Parametri di a macchina di taglio laser à fibra di tavola di scambiu | |
| Putenza laser | 1500W à 12000W |
| Fonte laser | Generatore laser à fibra IPG / Raycus / Max |
| Modu di funziunamentu di u generatore laser | Continuu/Modulazione |
| Modu di fasciu | Multimodale |
| Superficie di trasfurmazione (L × W) | 1,5 m X 3 m (Tavula di scambiu) |
| Corsa di l'asse X | 3050 mm |
| Corsa di l'asse Y | 1520 mm |
| Corsa di l'asse Z | 200 mm |
| Sistema CNC | Cuntrollu FSCUT |
| Alimentazione elettrica | AC380V±5% 50/60Hz (trifase) |
| Cunsumu tutale di putenza | Dipende da a fonte laser |
| Precisione di pusizione (asse X, Y è Z) | ±0,05 mm |
| Precisione di pusizione ripetuta (asse X, Y è Z) | ±0,03 mm |
| Velocità massima di pusizione di l'asse X è Y | 160 m/min |
| Carica massima di a tavula di travagliu | 500 kg – 1400 kg |
| Sistema di gas ausiliariu | Via di gas à doppia pressione di 3 tipi di fonti di gas |
| Formatu supportatu | IA, BMP, PLT, DXF, DST, ecc. |
/
Macchina di taglio laser à fibra classica
Tavula di scambiu per u tagliu di lamiera

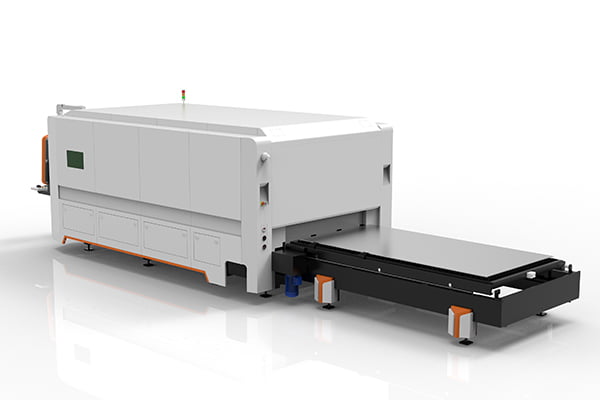

Cuncepimentu di partizione sigillata più prufonda
U pannellu posteriore di u bancu di travagliu cumpletamente chjusu hè dotatu di una partizione di interruttore automaticu, chì si apre automaticamente durante u prucessu di scambiu di u bancu di travagliu è si chjude automaticamente dopu chì u scambiu hè cumpletatu, evitendu efficacemente u traboccu di fumu è polvere metallica durante u tagliu di u metallu, ottenendu veramente una prutezzione di sicurezza senza lacune.
Alte prestazioni dinamiche
L'X3plus hè dotatu di una accelerazione massima di 2.0G è una velocità massima di muvimentu di l'aria di 160m/min, ottenendu e prestazioni dinamiche massime.
Ch'ella sia piastre fine o spesse, a so efficienza di trasfurmazione hè radduppiata, allargendu assai u campu d'applicazione è assicurendu una sperienza di trasfurmazione efficiente.
Cuncepimentu di Tavola Operativa Flessibile
A tavula operatoria rotante supporta a rotazione libera di 270 gradi in tutte e direzzione, dendu à l'operatori anguli di visione flessibili senza precedenti. Facilita u cambiamentu trà u debugging di l'equipaggiu è l'anguli d'osservazione di u tagliu, assicurendu chì u debugging di i prucessi di tagliu di metalli sia più intuitivu è efficiente.

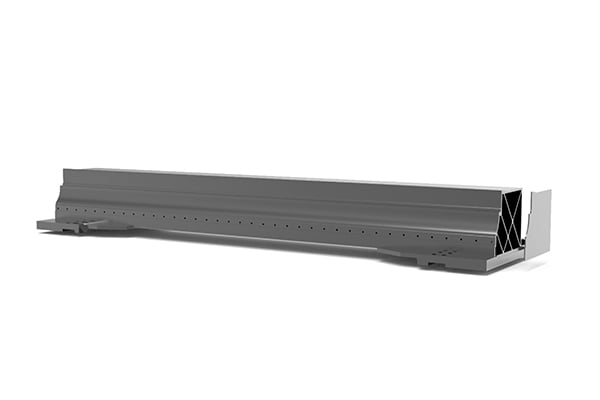

Trave d'aluminiu di nova generazione
U cuncepimentu ligeru migliora e prestazioni
Resistente à l'usura è à a currusione
Alta rigidità è stabilità
A megliu suluzione per rimuovere a polvere
Cumbinazione di soffiu è aspirazione in diverse zone per una rimozione di polvere più efficace
U fondu di a macchina utensile soffia a polvera da una parte à l'altra, furmendu un flussu d'aria à pressione direzionale, chì disperde a polvera è u fume durante u prucessu di tagliu laser versu a finestra di estrazione di a polvera da u latu oppostu. U latu di estrazione di a polvera hè cuncipitu per esse ligatu dinamicamente à a pusizione di a testa di tagliu laser. Vale à dì, a finestra di estrazione di a polvera di l'area tagliata da a testa di tagliu laser hè aperta automaticamente, è u restu hè chjusu, ciò chì hè ligatu à a pusizione di a testa di tagliu in tempu reale per ottene l'effettu di estrazione rapida di u fume è di a polvera.
U cuncepimentu mudulare rende l'installazione più rapida
U cuncettu di cuncepimentu mudulare avanzatu divide a lamiera è u quadru circundante in quattru unità di moduli indipendenti è cumplete. Stu cuncepimentu rende u prucessu di smontaggio è assemblaggio di l'attrezzatura estremamente simplice: basta à smuntà è imballà l'unità di moduli in tuttu per cumpletà facilmente u smontaggio è l'installazione di l'attrezzatura. Non solu risparmia assai u tempu necessariu per l'installazione di l'attrezzatura, ma rende ancu a manutenzione è a migrazione futura di l'attrezzatura più convenienti.
Gabinettu di cuntrollu elettricu indipendente
Gestione centralizzata
Tutte e parte di cuntrollu elettriche sò disposte centralmente, è u spaziu di almacenamentu di u laser (cabinet) hè integratu. E zone funziunali sò regiunalizate, sigillate è antipolvere, i periculi di circuitu sò ridutti, è l'ubbiettivi di manutenzione è riparazione di l'attrezzatura sò più centralizzati, rapidi è convenienti.
Prutezzione di temperatura custante
I quadri di cuntrollu elettrichi indipendenti sò dotati di climatizzatori di raffreddamentu dedicati per mantene una temperatura costante in u quadru di cuntrollu elettricu per assicurà un funziunamentu stabile di i cumpunenti elettrichi. À u listessu tempu, in diverse cundizioni di temperatura, a cundensazione di temperatura hè evitata per prevene guasti laser gravi è stabilisce funzioni di prutezzione laser.
Diversi Aspetti Per Scelta
Aranciu Biancu
Cuntinuendu u schema di culori principale di i prudutti di a famiglia, presenta caratteristiche fresche, brillanti è energiche.
Rossu è neru
U schema di culori rossu è neru presenta di solitu un impattu visuale forte è unicu in l'aspettu.
Video di a macchina di taglio laser à fibra
Applicazione di Materiali è Industria
Industria applicabile di u tagliu laser di metalli
Sta macchina hè largamente aduprata in a saldatura per a lavorazione di lamiere, ferramenta, utensili di cucina, elettronica, pezzi di ricambio per automobili, vetru, publicità, artigianato, illuminazione è decorazione.
Materiale applicabile per u tagliu laser di u metallu
Sta macchina hè largamente aduprata in acciaio à u carbone, acciaio inox, lega, aluminiu, acciaio galvanizatu, titaniu, ottone, rame è altre lamiere metalliche.
Parametri tecnichi di a macchina
