GF-6060Faserlaserschneidemaschineist hauptsächlich für Hochgeschwindigkeits- undhochpräzise Verarbeitungaus dünner Metallplatte.Mit ausgereifter Technologie läuft die gesamte Maschine stabil und weist eine gute Schneideffizienz auf.Da die Grundfläche etwa 1850 x 1400 mm beträgt, eignet es sich sehr gut für kleine metallverarbeitende Fabriken.Darüber hinaus ist die Schneidleistung im Vergleich zum herkömmlichen Maschinenbett um 20 % höher und sie eignet sich zum Schneiden aller Arten von Metallmaterialien.
1.Technische Vorteile

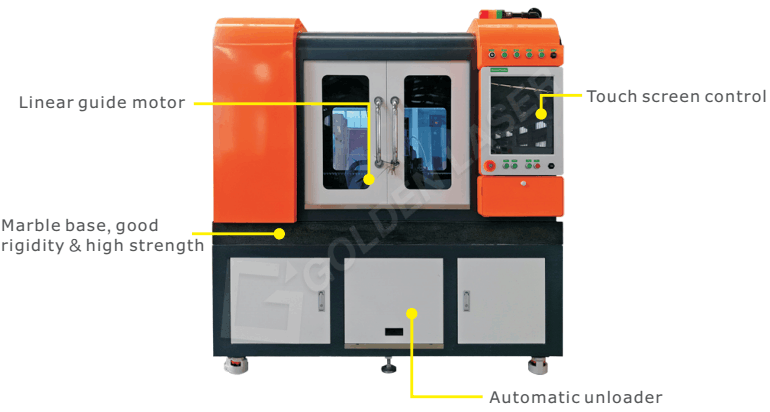

·Der Maschinensockel besteht aus Marmor und der Querträger besteht aus stranggepresstem Aluminium, so dass der Hauptrahmen der Maschine eine gute Steifigkeit, hohe Festigkeit und gute Beschleunigung aufweist und so die strukturelle Verformung der Maschine wirksam verhindert.
·US AheadTech Laserschneid-CNC-System;
·Vollständige Rückkopplung mit geschlossenem Regelkreis, Gitterlineal sorgt für Verarbeitungspräzision;
·Die EtherCAT-Bus-Signalübertragung hat die Flexibilität und Skalierbarkeit der Maschine erheblich verbessert, sodass eine einfache Verbindung mit anderen Maschinen möglich ist.
2. Leistungsparameter
| Hauptkollokation | |||
| Artikel | Spezifikation | Marke | |
| Linearmotor | ULMAC3, ULMCC2 | XL | |
| Gitterlineal-Lesekopf | Auflösung 0,5 μm/1 μm (Option) | Spanien | |
| Treiber | SCFD-4D52AEB2, SCFD-0062AEB2 | Dynahead | |
| Rotes Z-Achsen-Schraubenmodul | XL-80h-s100 | XL | |
| Schneidkopf | BT230 | Raytools | |
| Präzisionslinearführung | - | Hiwin | |
| Marmor | 1800*1350*200 | Shangdong | |
| Staubschutzhaube | Standard | Raytools | |
| Hauptparameter | |||
| Arbeitsbereich | 600*600mm | ||
| Maximale Beschleunigung | 2-5G | ||
| Schnelle Bewegungsgeschwindigkeit der X-Achse | 60m/min | ||
| Effektiver Hub der X-Achse | 600mm | ||
| Positionierungsgenauigkeit der X-Achse | ±0,01 mm | ||
| X Wiederholgenauigkeit | ±0,004 mm | ||
| Schnelle Bewegungsgeschwindigkeit der Y-Achse | 60m/min | ||
| Effektiver Hub der Y-Achse | 600mm | ||
| Positionierungsgenauigkeit der Y-Achse | ±0,01 mm | ||
| Y Wiederholgenauigkeit | ±0,004 mm | ||
| Verfahrweg der Z-Achse | 100mm | ||
| Arbeitsatmosphäre | |||
| Arbeitstemperatur | -10℃·45℃ | ||
| Relative Luftfeuchtigkeit | <90 % Keine Kondensation | ||
| Umfeld | Belüftung, keine großen Vibrationen | ||
| Stromspannung | 3x380V±10% 220V±10% | ||
| Stromfrequenz | 50 Hz | ||
3. Schneidleistung
| Materialien | Dicke (mm) | Schnittgeschwindigkeit (m/min) |
| Silber | 1.2 | 1,0 |
| Kupfer | 1,0 | 1.5 |
| Messing | 1.3 | 1,0 |
| 2,0 | 0,5 | |
| Aluminium | 1,0 | 18 |
| Edelstahl | 1,0 | 10 |
| Siliziumstahl | 0,5 | 18 |
| Kohlenstoffstahl | 1.5 | 5 |
| 2,0 | 1 |

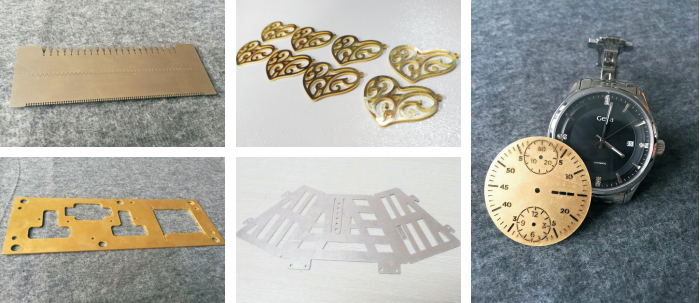

Die Maschine wird zum Schneiden verschiedener Bleche verwendet, hauptsächlich für Edelstahl, Kohlenstoffstahl, Manganstahl, Kupfer, Aluminium, verzinktes Blech, alle Arten von Legierungsplatten, seltene Metalle und andere Materialien.
Anwendungsbranchen: Blech, Schmuck, Brillen, Maschinen und Geräte, Beleuchtung, Küchengeräte, Mobilgeräte, digitale Produkte, elektronische Komponenten, Uhren, Computerkomponenten, Instrumentierung, Präzisionsinstrumente, Metallformen, Autoteile, handwerkliche Geschenke und andere Branchen .
