3000w 4000W সম্পূর্ণ স্বয়ংক্রিয় ফাইবার লেসার পাইপ কাটার মেশিন ভারি যন্ত্রপাতি জন্য

ছোট বিবরণ:

বিশেষ করে বৃত্তাকার, বর্গাকার, আয়তাকার, ত্রিভুজ, ডিম্বাকৃতি, কোমর নল এবং অন্যান্য আকৃতির নল & পাইপের লেজারের কাটিং ধাতু নল জন্য। নল বাইরের ব্যাস 20mm-200mm (20mm-300mm ঐচ্ছিক), দৈর্ঘ্য 6 মা, 8m হতে পারে। বিশেষভাবে ভারি যন্ত্রপাতি প্রয়োগ, টিউব প্রক্রিয়াকরণের শিল্প ইত্যাদি

.......................................................................................................................................

মডেল নম্বার : P2060A / P2080A / P3080A

পাইপ দৈর্ঘ্য : 6000mm / 8000mm

পাইপ ব্যাস : 20mm-200mm / 30mm-300mm

লোড হচ্ছে আকার : 800mm * 800mm * 6000mm / 800mm * 800mm * 8000mm

লেজার পাওয়ার : 3000w, 4000W (1000W, 1500W, 2000W, 2500w ঐচ্ছিক)

লেজার উৎস : IPG / nLight ফাইবার লেজার জেনারেটর

CNC, নিয়ামক : জার্মানি পিএ HI8000

পাখির সফ্টওয়্যার : স্পেন Lantek

প্রযোজ্য নল টাইপ: গোলাকার নল, বর্গাকার টিউব, আয়তাকার টিউব ডিম্বাকৃতি নল, ডি-টাইপ টি-আকৃতির এইচ-আকৃতির ইস্পাত, চ্যানেল ইস্পাত, কোণ ইস্পাত, ইত্যাদি

প্রযোজ্য উপকরণ : স্টেইনলেস স্টীল, নরম ইস্পাত, galvanized, তামা, পিতল, অ্যালুমিনিয়াম ইত্যাদি

প্রযোজ্য শিল্প : ইস্পাত কাঠামো, ভারী যন্ত্রপাতি, অগ্নি নির্বাপক, ধাতু তাক, টিউব প্রক্রিয়াকরণের শিল্প ইত্যাদি


মেশিন বিবরণ

উপাদান অ্যান্ড ইন্ডাস্ট্রি আবেদন

মেশিন প্রযুক্তিগত পরামিতি

আরো দেখুন

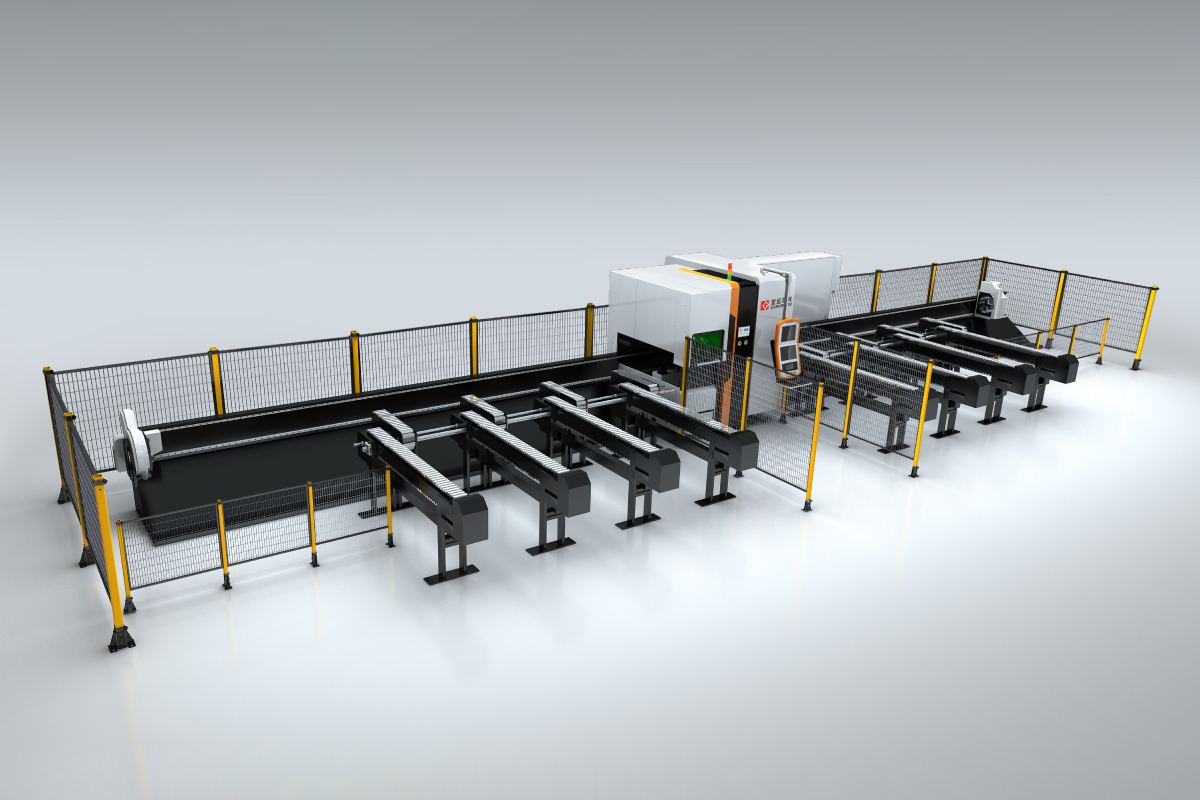

সম্পূর্ণ স্বয়ংক্রিয় বান্ডেল লোডার ফাইবার লেসার টিউব এন্ড পাইপ কাটার মেশিন

P2060A / P2080A / P3080A

ফাইবার-লেজার-নল কাটার মেশিন

3000W ফাইবার লেজারের কাটিং মেশিন (প্রাচীর বেধ কাটিং ক্ষমতা)

উপাদান

কাটিং সীমা

ক্লিন কাটা

কার্বন ইস্পাত

22mm

20mm

মরিচা রোধক স্পাত

12mm

10mm

অ্যালুমিনিয়াম

10mm

8mm

পিতল

8mm

8mm

তামা

6mm

5mm

কলাই ইস্পাত

8mm

6mm

 4000W ফাইবার লেজারের কাটিং মেশিন (প্রাচীর বেধ কাটিং ক্ষমতা)

উপাদান

কাটিং সীমা

ক্লিন কাটা

কার্বন ইস্পাত

25mm

20mm

মরিচা রোধক স্পাত

12mm

10mm

অ্যালুমিনিয়াম

12mm

10mm

পিতল

12mm

10mm

তামা

6mm

5mm

কলাই ইস্পাত

10mm

8mm

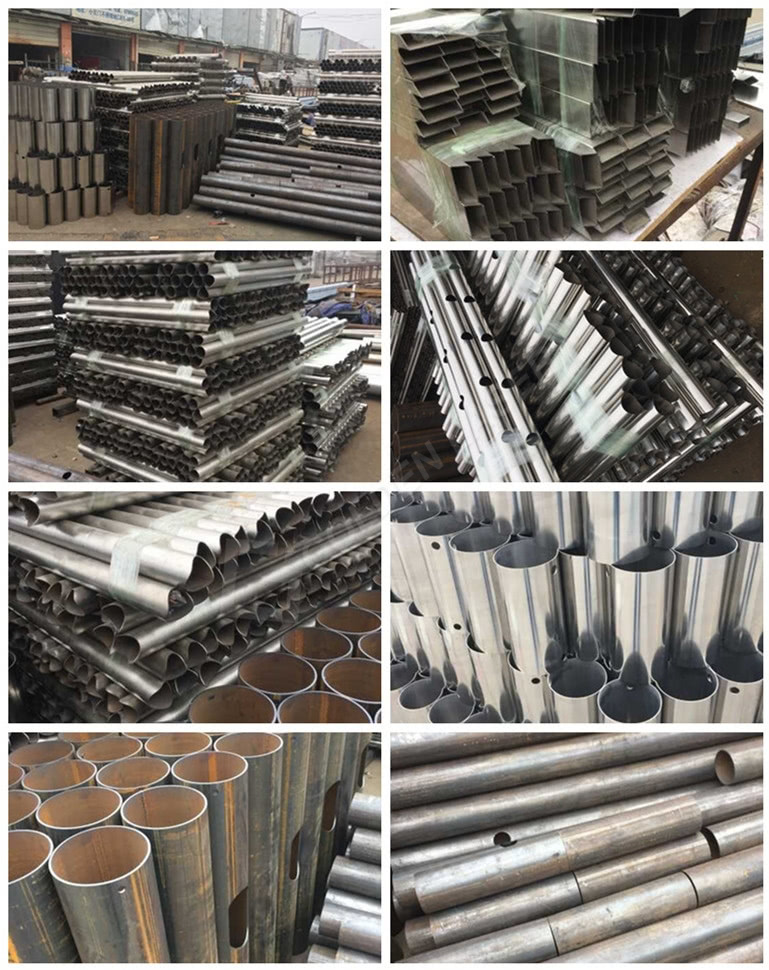

টিউব লেজার কাটিং নমুনা

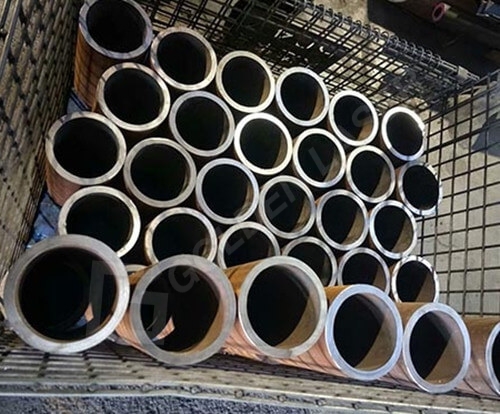

বৃত্তাকার নল লেজারের কাটিং
বর্গক্ষেত্র নল লেজারের কাটিং

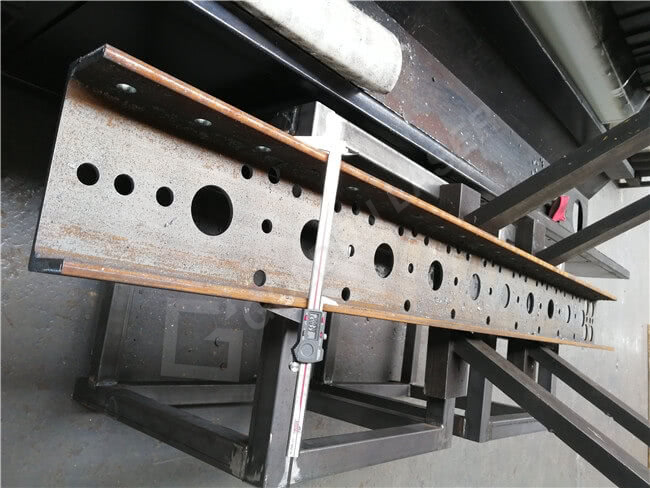

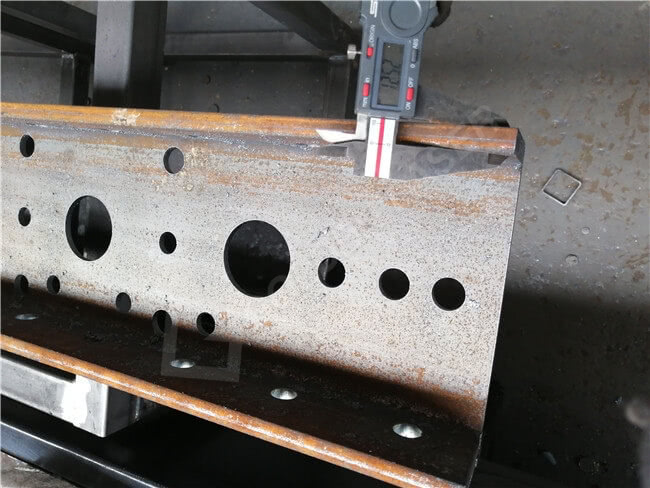

চ্যানেল ইস্পাত নল লেজারের কাটিং

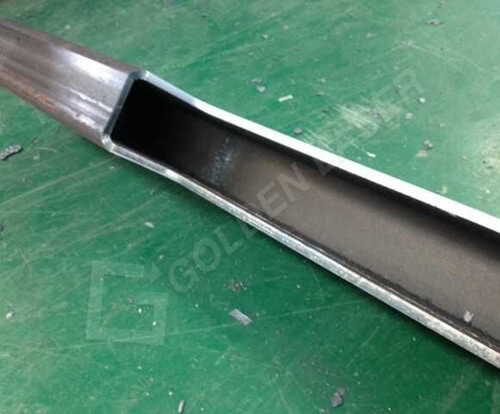

পুরু নল লেজার কর্তনকারী

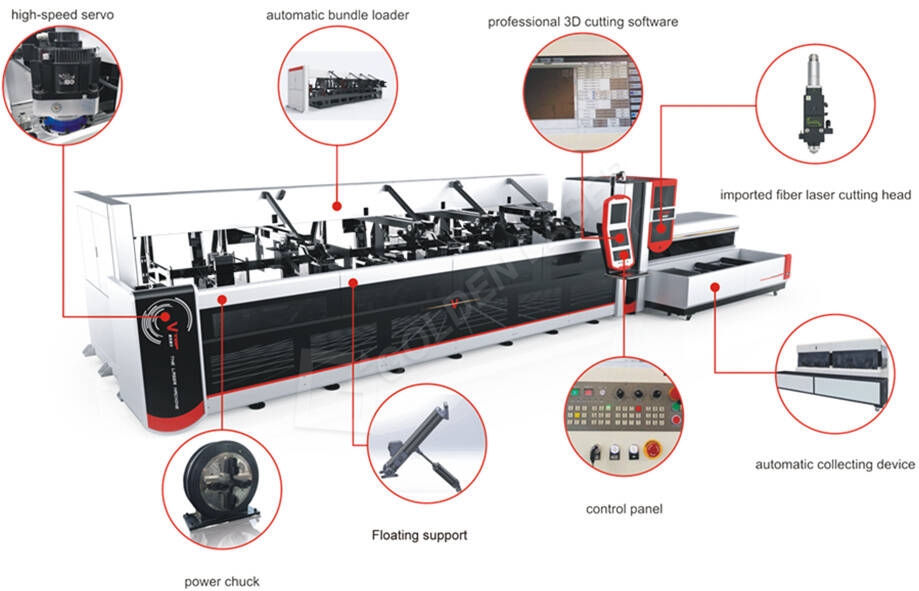

টিউব লেজারের কাটিং মেশিন বিবরণ

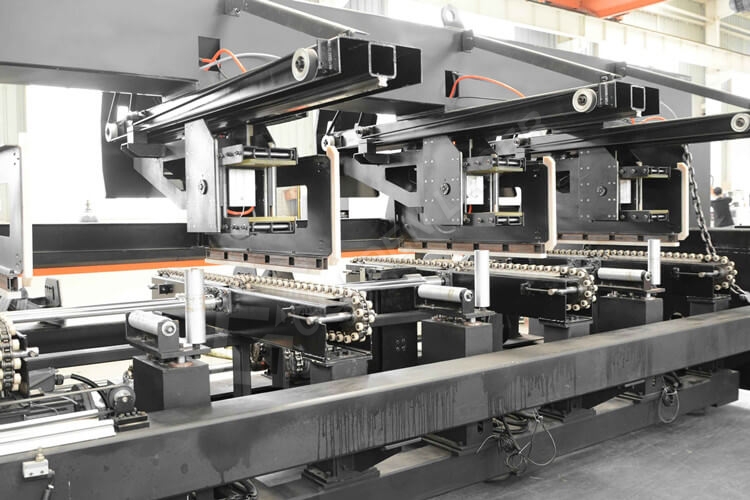

স্বয়ংক্রিয় বান্ডেল লোডার

স্বয়ংক্রিয় বান্ডিল লোডার ব্যাপক উৎপাদন উদ্দেশ্য শ্রম ও লোডিং সময়, ফলে পরিমাণ সঞ্চয় হয়।

গোলাকার নল এবং আয়তক্ষেত্রাকার নল সম্পূর্ণরূপে মানুষের হস্তক্ষেপ ছাড়াই লোড স্বয়ংক্রিয় করা যেতে পারে। অন্যান্য আকৃতির নল ম্যানুয়ালি খাওয়ানোর আধা স্বয়ংক্রিয় হতে পারে।

সর্বোচ্চ লোড হচ্ছে বান্ডেল 800mm × 800mm।

সহজ অপসারণের জন্য টেপ সমর্থন ফ্রেম।

স্বয়ংক্রিয় বিচ্ছেদ এবং স্বয়ংক্রিয় প্রান্তিককরণ।

সর্বোচ্চ লোড হচ্ছে বান্ডেল ওজন 2500kg।

স্বয়ংক্রিয়ভাবে তুলে টিউব থোকায়।

রোবোটিক্স আর্ম ঠাসাঠাসি এবং সঠিকভাবে খাওয়ানোর।

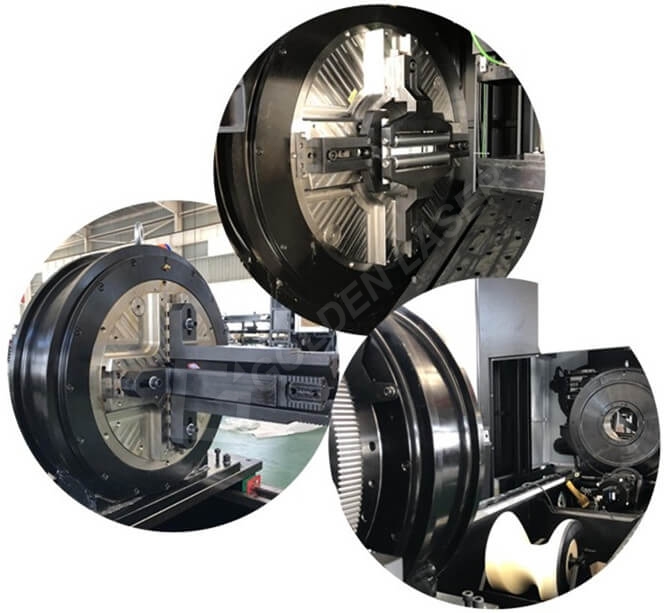

উন্নত চাক মাউন্ট সিস্টেম

উন্নত চাক মাউন্ট সিস্টেম

ডাবল সমলয় ঘূর্ণন ক্ষমতাশীল Chucks

গ্যাস পথ পরিবর্তনের মাধ্যমে, সাধারণ ব্যবহৃত চার মুখ দুটো ঘটনার চাক স্থানে, আমরা দ্বৈত নখর সমন্বয় চাক মধ্যে নিখুত। স্ট্রোকের সুযোগ মধ্যেই যখন বিভিন্ন পরিধির বা আকার টিউব কাটিং, এটি সংশোধন করা যেতে পারে এবং সফলভাবে একবারে, সহজে নল উপকরণ বিভিন্ন পরিধির জন্য স্যুইচ করতে মুখ সমন্বয় করার কোন প্রয়োজন কেন্দ্রিক, এবং ব্যাপকভাবে ইনস্টলেশন সময় বাঁচান।

বায়ুসংক্রান্ত Chucks এর ফিরিয়ে নেওয়া স্ট্রোক বাড়ান এবং এটি 100mm (প্রতিটি পাশ দিয়ে 50mm) পরিসীমা চলন্ত ডাবল পক্ষের হতে নিখুত; লোড হচ্ছে সংরক্ষণ এবং বিশেষভাবে সময় ফিক্সিং।

স্বয়ংক্রিয় ফ্লোটিং সাপোর্ট

সমর্থন উচ্চতা স্বয়ংক্রিয়ভাবে পাইপের মনোভাব পরিবর্তনের অনুযায়ী রিয়েল টাইমে স্থায়ী করা যেতে পারে, যা সুনিশ্চিত করে যে নল নীচে সবসময় যা পরিবর্তনশীল নল সমর্থনকারী একটি ভূমিকা পালন করে সমর্থন খাদ উপরের থেকে অবিচ্ছেদ্য হয় ।

স্বয়ংক্রিয় ভাসমান সমর্থন

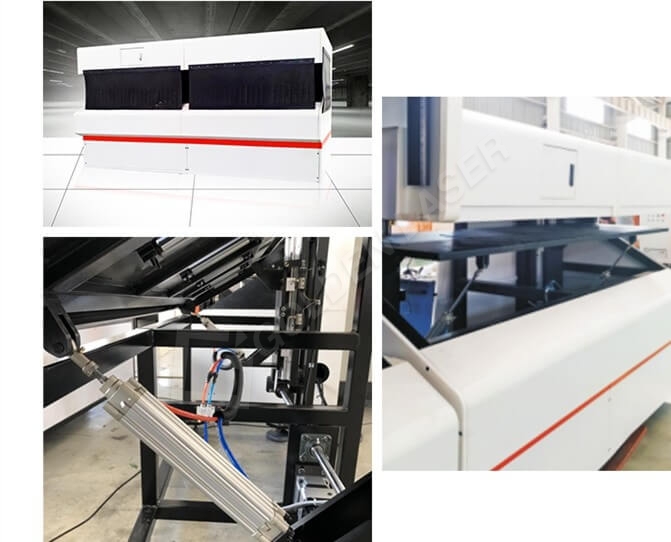

স্বয়ংক্রিয় সংগ্রহ ডিভাইস

ভাসমান সমর্থন / সংগ্রহ ডিভাইস

স্বয়ংক্রিয় সংগ্রহ ডিভাইস

রিয়েল-টাইম সমর্থন

আটকান নল চাবকানি

নিশ্চিত সঠিকতা এবং কাটা প্রভাব

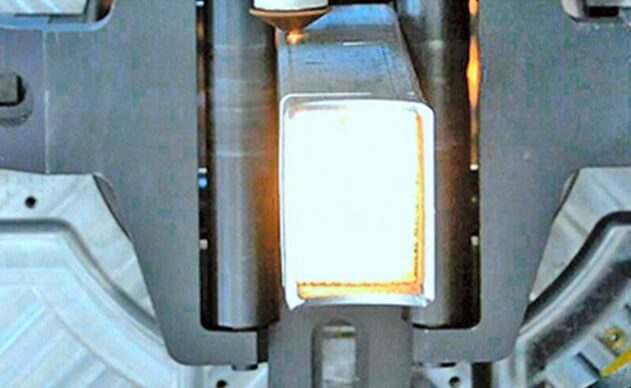

তিন-অক্ষ দুটো ঘটনার

খাওয়ানো খাদ (x অক্ষ)

চাক ঘূর্ণন অক্ষ (ওয়াট অক্ষ)

 মাথা কাটার (z অক্ষ)

তিন অক্ষের দুটো ঘটনার

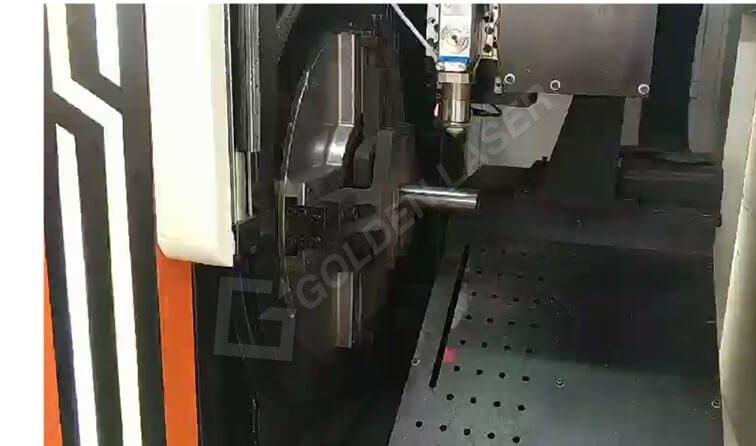

ওয়েল্ডিং স্তর স্বীকৃতি

ওয়েল্ডিং স্তর স্বীকৃতি

ঢালাই স্তর প্রক্রিয়া স্বয়ংক্রিয়ভাবে কাটিং সময় ঢালাই স্তর এড়াতে চিহ্নিত করুন, এবং পপিং থেকে গর্ত প্রতিরোধ।

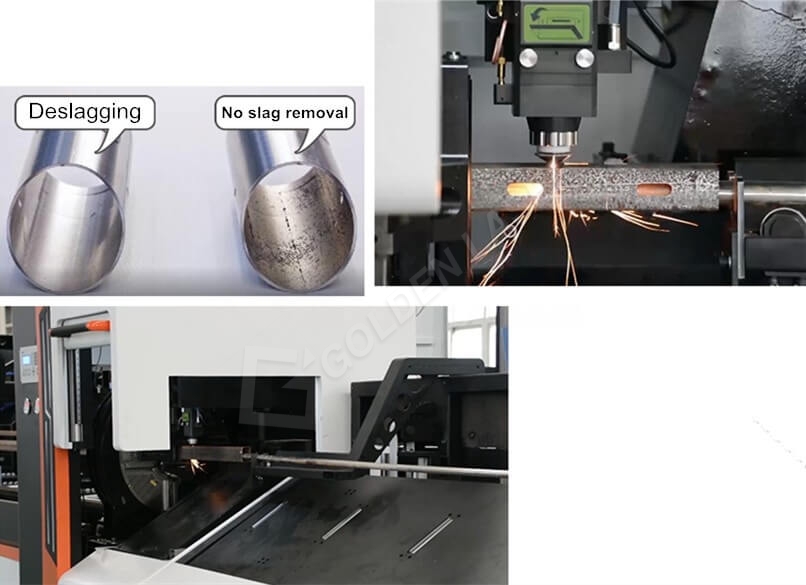

ঐচ্ছিক - তৃতীয় অক্ষ ভেতরের প্রাচীর ডিভাইস পরিষ্কারের

লেজার কাটিয়া প্রক্রিয়া কারণে ধাতুমল অবশ্যম্ভাবীরূপে বিপরীত পাইপের ভেতরের প্রাচীর মেনে চলে হবে। বিশেষ করে, ছোট পরিধির সঙ্গে কিছু পাইপ আরো ধাতুমল থাকবে। উচ্চ অ্যাপ্লিকেশনের দাবির কিছু, তৃতীয় খাদ পিক আপ ডিভাইস ভেতরের প্রাচীর লগ্ন থেকে ধাতুমল প্রতিরোধ যোগ করা যাবে।

তৃতীয় অক্ষ ভেতরের প্রাচীর ডিভাইস পরিষ্কারের

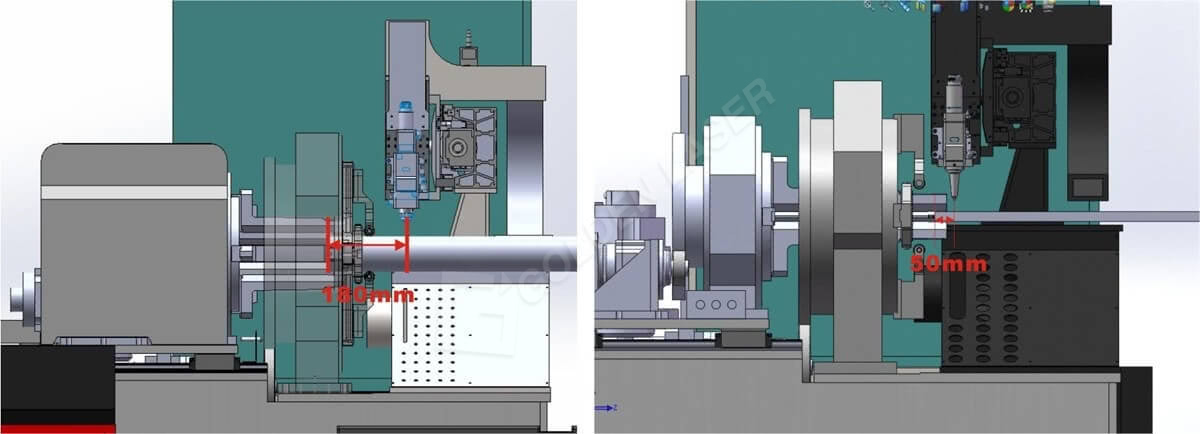

হার্ডওয়্যার - অপচয়

নল লেজারের কাটিং মেশিন হার্ডওয়্যার অপচয়

উপাদানের শেষ অংশ থেকে কাটা, তখন সামনের চাক স্বয়ংক্রিয়ভাবে খোলা থাকা অবস্থায়, এবং ফিরে চাক চোয়াল সামনে চাক মাধ্যমে প্রেরণ করা কাটিয়া অন্ধ এলাকায় কমাতে। কম 100 মিমি এবং অপচয় 50-80 মিমি এ উপকরণ পরিধির সঙ্গে টিউবে; চেয়ে বেশি 100 মিমি এবং অপচয় 180-200 মিমি এ উপকরণ পরিধির সঙ্গে টিউবে।

কাস্টমার সাইট - 4000W সম্পূর্ণ স্বয়ংক্রিয় IPG ফাইবার লেসার পাইপ কাটিং মেশিন P3080A সালে কানাডা

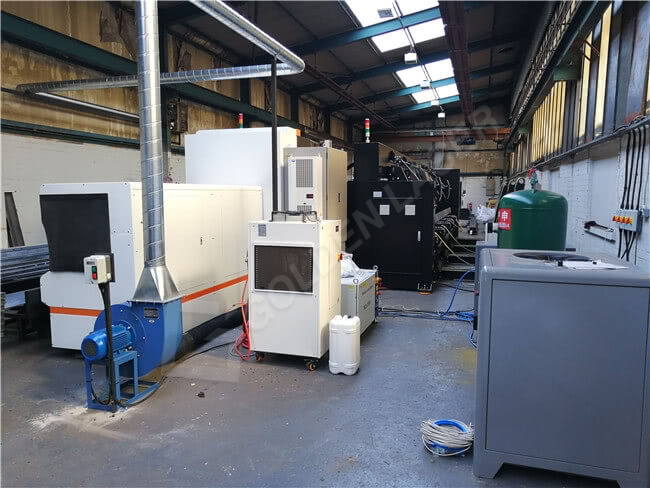

কাস্টমার সাইট - 3000w সম্পূর্ণ স্বয়ংক্রিয় ফাইবার লেসার টিউব বাংলাদেশের P3080A ইন দ্য যুক্তরাজ্য

3000w নল লেজার কর্তনকারী P3080A
3000w লেজার নল কর্তনকারী
3000w লেজার নল কাটিং মেশিন

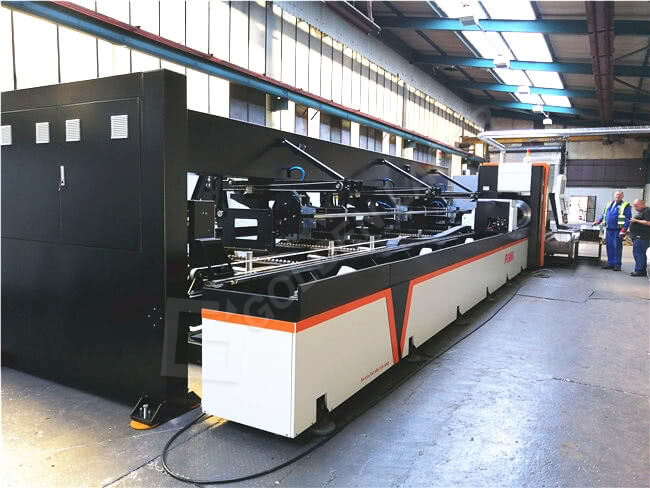

ইস্পাত নল লেজারের কাটিং মেশিন
3000w নল লেজারের কাটিং মেশিন
3000w নল লেজারের কাটিং মেশিন

ওয়াচ ভিডিও - 3000w পাইপ লেজার কর্তনকারী P3080A ইন দ্য মার্কিন Kingom কারখানার


  • পূর্ববর্তী:
  • পরবর্তী:

  • অ্যাপ্লিকেশন ইন্ডাস্ট্রি

    প্রধানত বৃত্তাকার নল, বর্গাকার টিউব, আয়তাকার নল এবং আকৃতির নল এবং অন্যান্য প্রোফাইল প্রক্রিয়াকরণের জন্য ফিটনেস সরঞ্জাম, অফিসের আসবাবপত্র, তাক, ইস্পাত কাঠামো, চিকিৎসা শিল্প, রেল আলনা এবং অন্যান্য শিল্পে ব্যবহৃত।

    প্রযোজ্য সামগ্রী

    স্টেইনলেস স্টীল, কার্বন ইস্পাত, অ্যালুমিনিয়াম, পিতল, তামা, galvanized ইস্পাত, মিশ্র ইস্পাত।

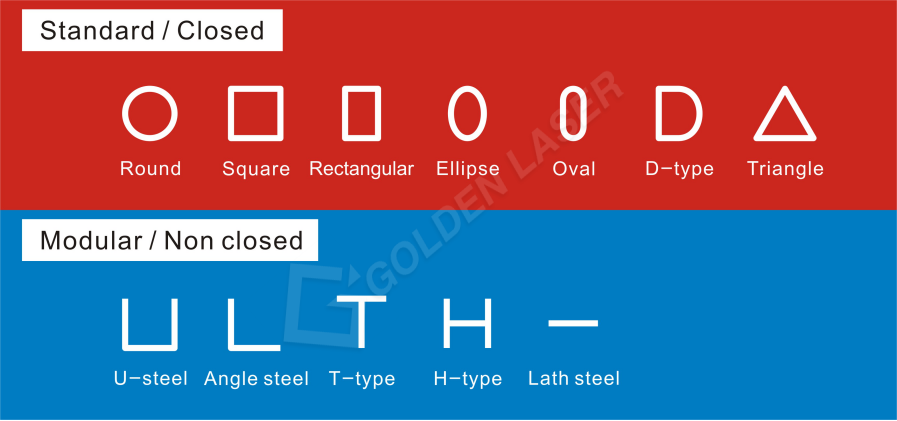

    টিউবে প্রযোজ্য প্রকারভেদ

    স্টেইনলেস স্টীল পাইপ লেজারের কাটিং মেশিন

    ফাইবার লেসার মেটাল টিউবে আমাদের ভর উত্পাদনের কাটার কাটন মেশিন

    কাস্টমার সাইট

    ধাতু শীট লেজারের কাটিং মেশিন

    পি সিরিজ টিউব লেজার কর্তনকারী কারিগরী পরামিতি

    মডেল নম্বার P2060A / P2080A / P3080A
    লেজার পাওয়ার 3000w / 4000W (1000W, 1500W, 2000W, 2500w ঐচ্ছিক)
    লেজার উৎস IPG / nLight ফাইবার লেজার অনুনাদক
    টিউব দৈর্ঘ্য 6000mm, 8000mm
    টিউব ব্যাস 20mm-200mm / 20mm-300mm
    টিউব টাইপ গোলাকার, বর্গাকার, আয়তাকার, ডিম্বাকৃতি, সঙ্গে ob-টাইপ, সি-টাইপ, ডি-টাইপ, ত্রিভুজ, ইত্যাদি (আদর্শ);
    এঙ্গেল ইস্পাত, চ্যানেল ইস্পাত, এইচ-আকৃতি ইস্পাত, L- আকৃতি ইস্পাত, ইত্যাদি (বিকল্প)
    একই পদ্ধতি পুনরাবৃত্তি করুন অবস্থান সঠিকতা ± 0.03mm
    অবস্থান সঠিকতা ± 0.05 মিমি
    অবস্থান গতি সর্বাধিক 90 মিলিয়ানের / মিনিট
    চাক ঘোরান গতি সর্বাধিক 105r / মিনিট
    ত্বরণ 1.2g
    গ্রাফিক ফরম্যাট সলিড ওয়ার্কস, প্রো / ই, ইউ জি, IGS
    বান্ডেল আকার 800mm * 800mm * 6000mm
    বান্ডেল ওজন সর্বাধিক 2500kg
    স্বয়ংক্রিয় বান্ডেল লোডার সঙ্গে অন্যান্য সংক্রান্ত পাইপ লেজারের কাটিং মেশিন
    মডেল নম্বার P3060 P3080 P30120
    পাইপ প্রক্রিয়াকরণ দৈর্ঘ্য 6 মা 8m 12m
    পাইপ প্রক্রিয়াকরণ ব্যাস Φ20mm-200mm Φ20mm-300mm Φ20mm-300mm
    পাইপ প্রযোজ্য ধরনের গোলাকার, বর্গাকার, আয়তাকার, ডিম্বাকৃতি, সঙ্গে ob-টাইপ, সি-টাইপ, ডি-টাইপ, ত্রিভুজ, ইত্যাদি (আদর্শ);
    এঙ্গেল ইস্পাত, চ্যানেল ইস্পাত, এইচ-আকৃতি ইস্পাত, L- আকৃতি ইস্পাত, ইত্যাদি (বিকল্প)
    লেজার উৎস IPG / এন-আলো ফাইবার লেজার অনুনাদক
    লেজার পাওয়ার 700W / 1000W / 1200W / 2000W / 2500W / 3000W / 4000W

    P2060A মেশিন মানববন্ধন

    ধারা নাম তরবার
    ফাইবার লেজার উৎস IPG (আমেরিকা)
    CNC, নিয়ামক HIGERMAN ক্ষমতা অটোমেশন (চীন + + জার্মানি)
    সফটওয়্যার LANTEK FLEX3D (স্পেন)
    Servo মোটর এবং ড্রাইভার YASKAWA (জাপান)
    গিয়ার আলনা Atlanta (জার্মানি)
    মাছ ধরার নৌকা গাইড REXROTH (জার্মানি)
    লেজার মাথা RAYTOOLS (সুইজারল্যান্ড)
    গ্যাস সমানুপাতিক ভালভ এসএমসি (জাপান)
    প্রধান বৈদ্যুতিক উপাদান স্নাইডার (ফ্রান্স)
    কমানো গিয়ার বক্স Apex (তাইওয়ান)
    সিনেমা TONG Fei (চীন)
    ঘোরান চাক সিস্টেম সুবর্ণ লেজারের
    স্বয়ংক্রিয় বান্ডিল লোড সিস্টেম সুবর্ণ লেজারের
    স্বয়ংক্রিয় খালাস সিস্টেম সুবর্ণ লেজারের
    স্টেবিলাইজার জুন ওয়েন (চীন)
