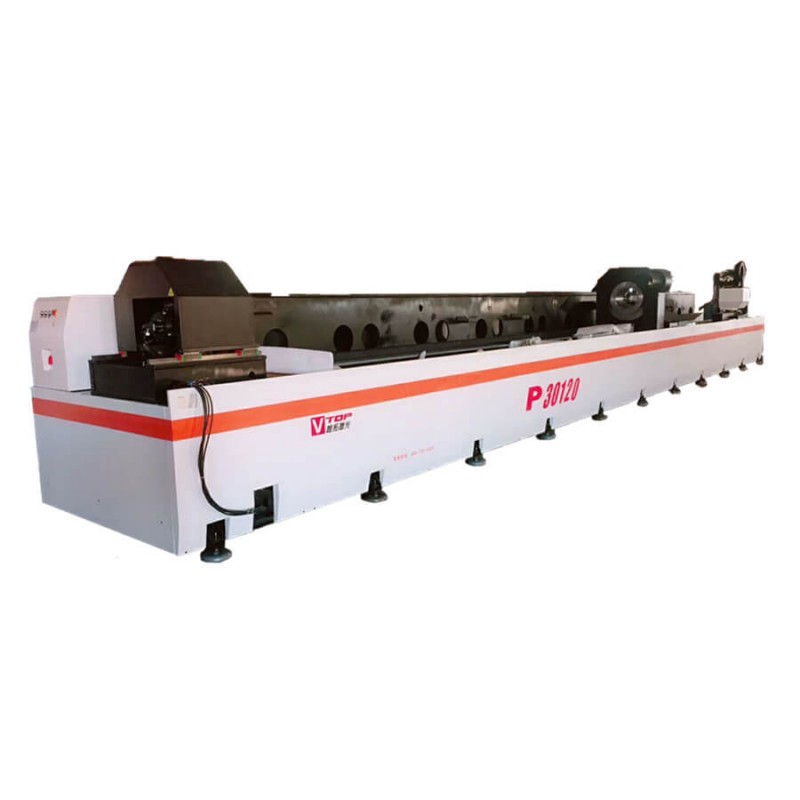

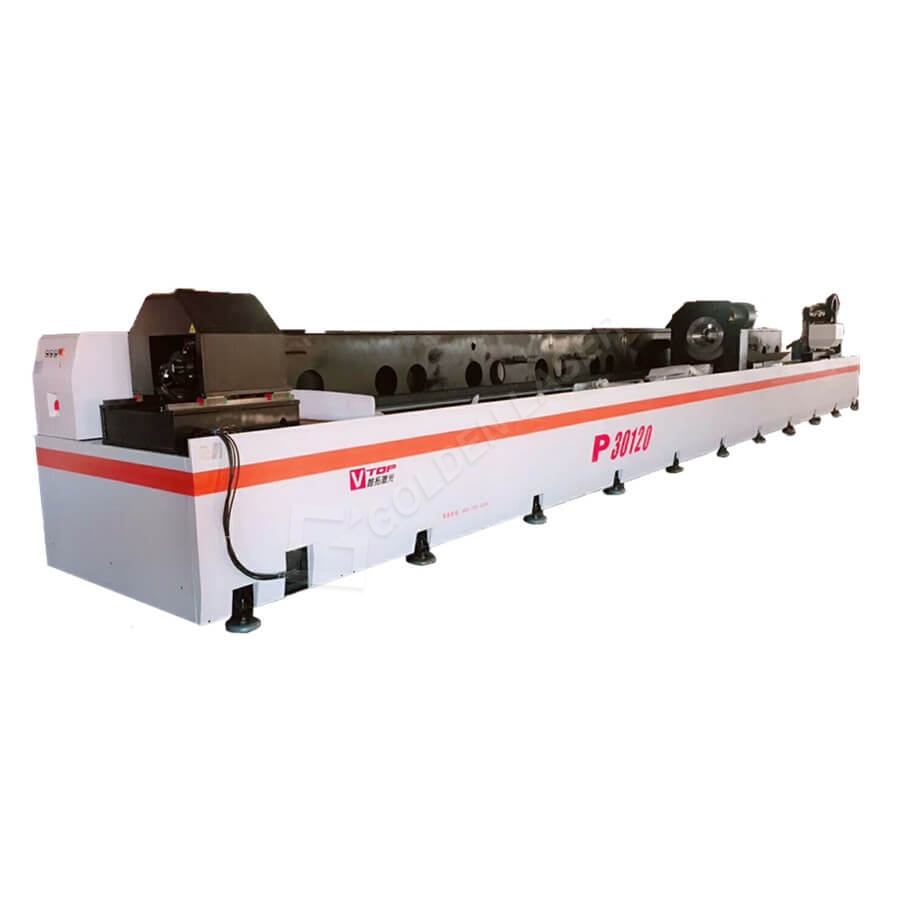

P30120 પાઇપ અને ટ્યુબ લેસર કટીંગ મશીન હેવી મશીનરી અને સ્ટીલ સ્ટ્રક્ચર માટે

  • P30120 પાઇપ અને ટ્યુબ લેસર કટીંગ મશીન હેવી મશીનરી અને સ્ટીલ સ્ટ્રક્ચર માટે
  • P30120 પાઇપ અને ટ્યુબ લેસર કટીંગ મશીન હેવી મશીનરી અને સ્ટીલ સ્ટ્રક્ચર માટે

ગોલ્ડન લેસર કસ્ટમાઇઝ્ડ મોડલ ટ્યુબ/પાઇપ લેસર કટીંગ મશીન P30120 ખાસ કરીને ભારે મશીનરી અને સ્ટીલ સ્ટ્રક્ચર ઉદ્યોગ માટે વપરાય છે.તે પ્રોસેસિંગ ટ્યુબ લંબાઈ 12m, વ્યાસ 20-300mm માં લાગુ પડે છે.

……………………………………………………………………………………….

મોડલ નંબર: P30120

લેસર સ્ત્રોત: IPG/nLIGHT ફાઇબર લેસર જનરેટર

લેસર પાવર: 1500w (1000w 2000w 2500w 3000w 4000w વૈકલ્પિક)

Cnc નિયંત્રક: સાયપકટ / જર્મની PA HI8000

નેસ્ટિંગ સોફ્ટવેર: સ્પેન લેન્ટેક

ટ્યુબ લંબાઈ: 12 મી

ટ્યુબ વ્યાસ: 20mm-300mm

લાગુ સામગ્રી: સ્ટેનલેસ સ્ટીલ, કાર્બન સ્ટીલ, એલ્યુમિનિયમ, પિત્તળ, તાંબુ, ગેલ્વેનાઈઝ્ડ સ્ટીલ વગેરે.

લાગુ પ્રકારની નળીઓ: ગોળ, ચોરસ, લંબચોરસ, કમરની ગોળ નળી, અંડાકાર નળીઓ વગેરે.

  • મોડલ નંબર: P30120

મશીન વિગતો

સામગ્રી અને ઉદ્યોગ એપ્લિકેશન

મશીન ટેકનિકલ પરિમાણો

સંબંધિત વસ્તુઓ

સ્ટેનલેસ સ્ટીલ રાઉન્ડ પાઇપ ફાઇબર લેસર ટ્યુબ કટીંગ મશીન P30120

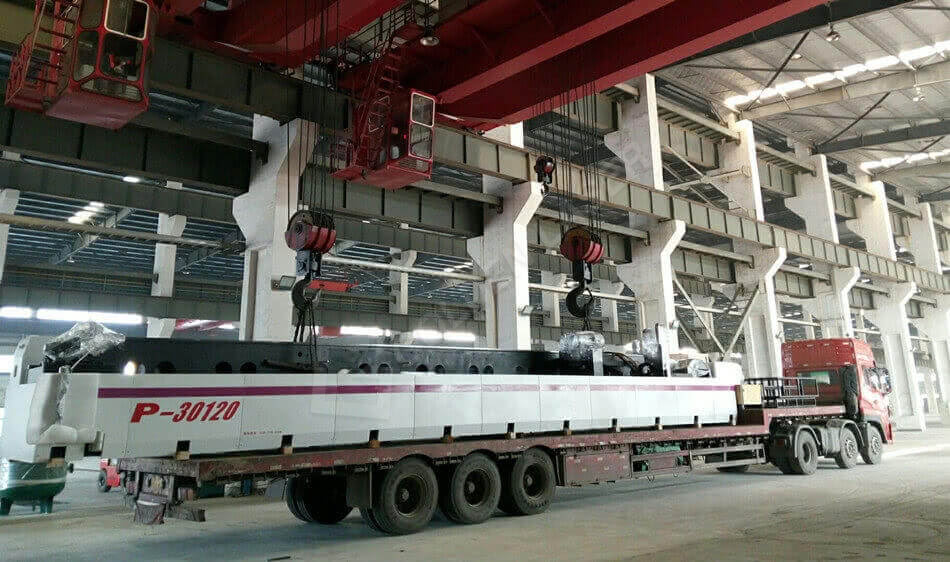

12 મીટર પાઇપ લેસર કટીંગ મશીન

ગોલ્ડન લેસર ટ્યુબ/પાઈપ લેસર કટીંગ મશીન P30120 યુએસએમાંથી સૌથી વધુ અત્યાધુનિક ફાઈબર લેસર રેઝોનેટર એન-લાઈટ/આઈપીજી અપનાવે છે અને સેલ્ફ-ડિઝાઈન ગેન્ટ્રી CNC મશીન અને હાઈ સ્ટ્રેન્થ વેલ્ડીંગ બોડીને જોડીને આયાત કરેલ ફાઈબર લેસર કટીંગ હેડ રેટૂલ્સને અપનાવે છે.મોટા CNC મિલિંગ મશીન દ્વારા ઉચ્ચ તાપમાનની એનિલિંગ અને ચોકસાઇ મશીનિંગ પછી, તે આયાત કરેલા ઉચ્ચ ચોકસાઇવાળા સ્પેરપાર્ટ્સ, જેમ કે લીનિયર ગાઇડ ડ્રાઇવ, હાઇ-સ્પીડ સર્વો મોટર સાથે સારી કઠોરતા અને સ્થિરતા ધરાવે છે.એલ્યુમિનિયમ બીમ, અદ્યતન હીટ ટ્રીટમેન્ટ પ્રક્રિયા, ઉચ્ચ તાકાત, હલકો વજન, સારી કઠોરતા.

1500w ફાઇબર લેસર ટ્યુબ કટીંગ મશીન (મેટલ કટીંગ જાડાઈ ક્ષમતા)

સામગ્રી

કટીંગ મર્યાદા

ક્લીન કટ

કાર્બન સ્ટીલ

14 મીમી

12 મીમી

કાટરોધક સ્ટીલ

6 મીમી

5 મીમી

એલ્યુમિનિયમ

5 મીમી

4 મીમી

પિત્તળ

5 મીમી

4 મીમી

કોપર

4 મીમી

3 મીમી

ગેલ્વેનાઈઝ્ડ સ્ટીલ

5 મીમી

4 મીમી

મશીન સુવિધાઓ

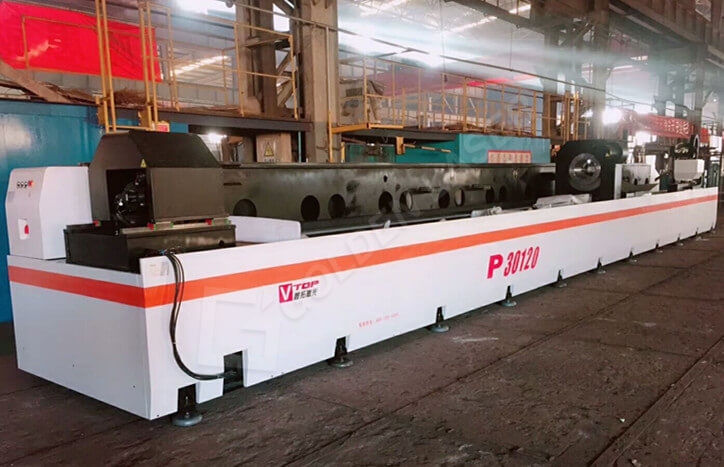

લેસર ટ્યુબ કટીંગ

ઈન્ટીગ્રેટેડ મેઈન બોડી આખા મશીનને સારી એકાગ્રતા, વર્ટિકલીટી અને ચોકસાઈ સાથે બનાવે છે.

વિઝ્યુઅલ સ્કેલ એડજસ્ટેબલ સપોર્ટ લિફ્ટિંગ ડિવાઇસ ખોરાકનો સમય બચાવે છે, એકાગ્રતા સુનિશ્ચિત કરે છે, પાઇપ સ્વિંગિંગ અટકાવે છે.

ઇન્ટિગ્રેટેડ સર્કિટ, સ્ટ્રીમલાઇન બિછાવે સરળ જાળવણી અને ઓછી નિષ્ફળતા દર પ્રદાન કરે છે.

ઉચ્ચ ભીનાશવાળી પથારી, સારી કઠોરતા, ઉચ્ચ ઝડપ અને પ્રવેગક.

મશીન ઘટકો

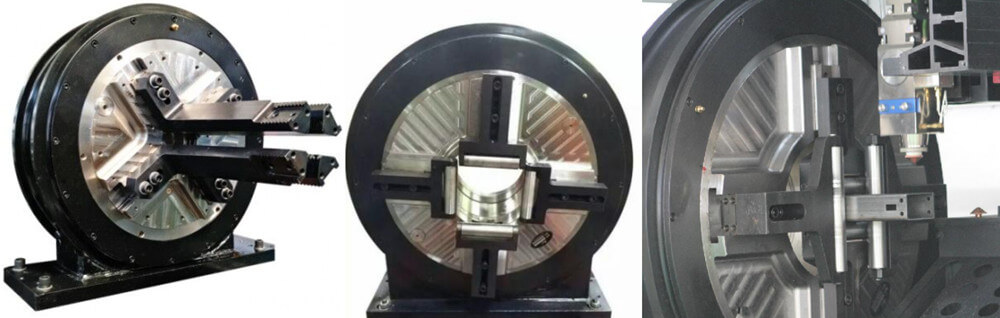

અદ્યતન ચક ક્લેમ્પિંગ સિસ્ટમ

અદ્યતન ચક

ચક સેન્ટર સ્વ-એડજસ્ટમેન્ટ, પ્રોફાઇલ સ્પષ્ટીકરણો અનુસાર ક્લેમ્પિંગ બળને આપમેળે ગોઠવે છે અને પાતળા પાઇપને કોઈ નુકસાન ન થાય તેની ખાતરી કરે છે.

ડ્યુઅલ મોટિવ ચક જડબાને સમાયોજિત કર્યા વિના વિવિધ પાઇપ સાથે સુસંગત છે.

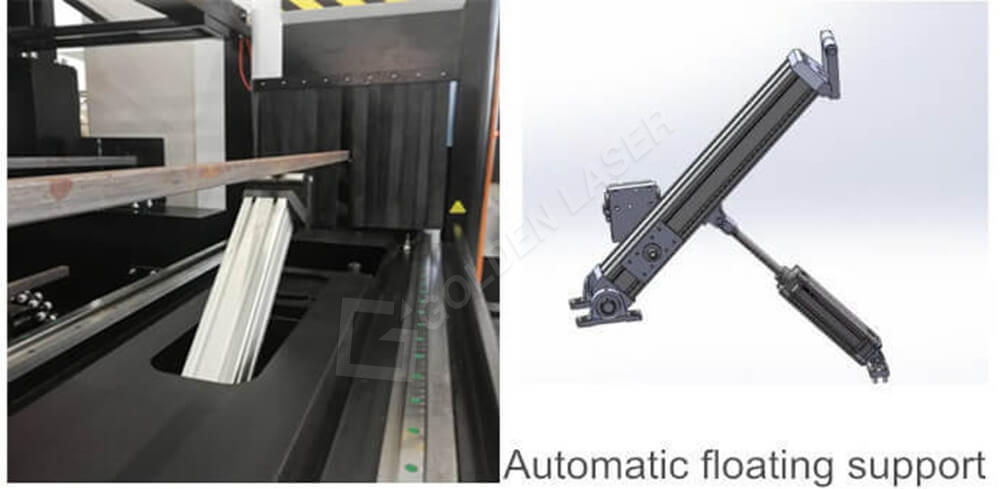

સ્વચાલિત ફ્લોટિંગ સપોર્ટ

પાઇપ કિંમત માટે લેસર કટીંગ મશીન

ફ્લોટિંગ સપોર્ટ સર્વો મોટર દ્વારા નિયંત્રિત થાય છે અને તે પાઇપ વ્યાસ અનુસાર સપોર્ટ પોઇન્ટને ઝડપથી ગોઠવી શકે છે.

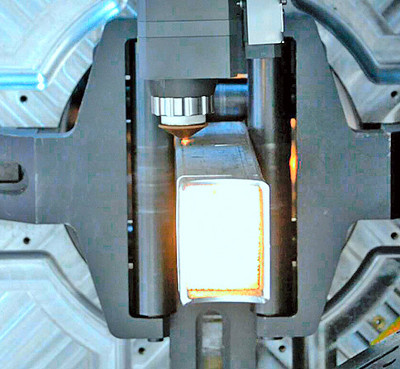

ત્રણ અક્ષ જોડાણ

ત્રણ ધરી જોડાણ

કટીંગ હેડ મૂવમેન્ટ દરમિયાન.,ફીડિંગ એક્સિસ (X એક્સિસ), ચક રોટેશન એક્સિસ (વાય એક્સિસ), કટીંગ હેડ (ઝેડ એક્સિસ) થ્રી-એક્સિસ લિન્કેજ.

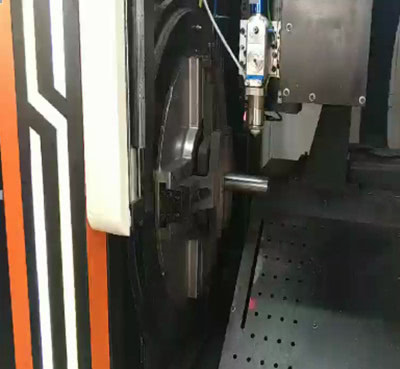

વેલ્ડીંગ સીમ માન્યતા

વેલ્ડીંગ સીમ ઓળખ

વેલ્ડીંગ સીમને ઓળખો, કટીંગ પ્રક્રિયા દરમિયાન આપમેળે વેલ્ડીંગ સીમને એવિઓડ કરો અને છિદ્રોને પોપિંગ કરતા અટકાવો.

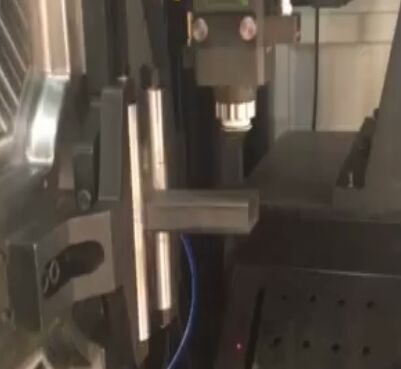

આપોઆપ કરેક્શન

આપોઆપ કરેક્શન

બેન્ટ અને વિકૃત પાઇપ માટે, સ્વચાલિત કરેક્શન ફંક્શન સેગ્મેન્ટેડ એજ સર્ચને સમજી શકે છે, ઓટોમેટિક કરેક્શન વક્ર ટ્યુબના કેન્દ્ર બિંદુને કાપવા માટે શોધી શકે છે અને કટીંગ ચોકસાઈની ખાતરી કરી શકે છે.n.

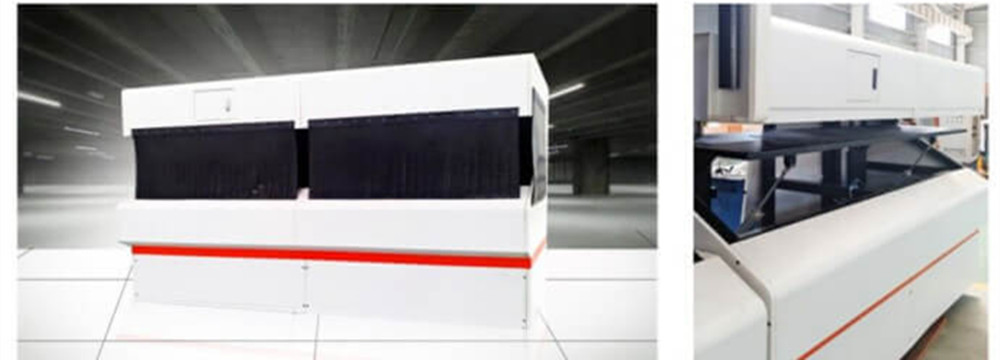

આપોઆપ એકત્ર ઉપકરણ

સ્ટીલ પાઇપ માટે લેસર કટીંગ મશીન

ફ્લોટિંગ સપોર્ટ ડિવાઇસ આપમેળે તૈયાર પાઈપોને એકત્રિત કરે છે;ફ્લોટિંગ સપોર્ટ સર્વો મોટર દ્વારા નિયંત્રિત થાય છે અને તે ઝડપથી પાઇપ વ્યાસ અનુસાર સપોર્ટ પોઇન્ટને સમાયોજિત કરી શકે છે;ફ્લોટિંગ પેનલ સપોર્ટ મોટા વ્યાસની પાઇપને ચુસ્તપણે પકડી રાખશે.

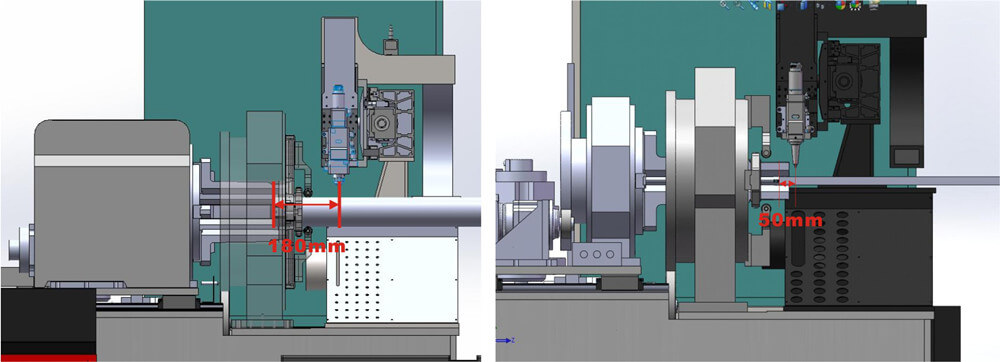

હાર્ડવેર——બગાડ

બગાડ

સામગ્રીના છેલ્લા ભાગમાં કાપતી વખતે, આગળનો ચક આપમેળે ખુલે છે, અને પાછળનું ચક જડબા આગળના ચકમાંથી પસાર થાય છે જેથી કટીંગ બ્લાઇન્ડ એરિયા ઘટે. 100 મીમી કરતા ઓછા વ્યાસવાળી ટ્યુબ અને 50-80 મીમી પર બગાડ સામગ્રી; 100 મીમીથી વધુ વ્યાસ ધરાવતી નળીઓ અને 180-200 મીમી પર બગાડ સામગ્રી.

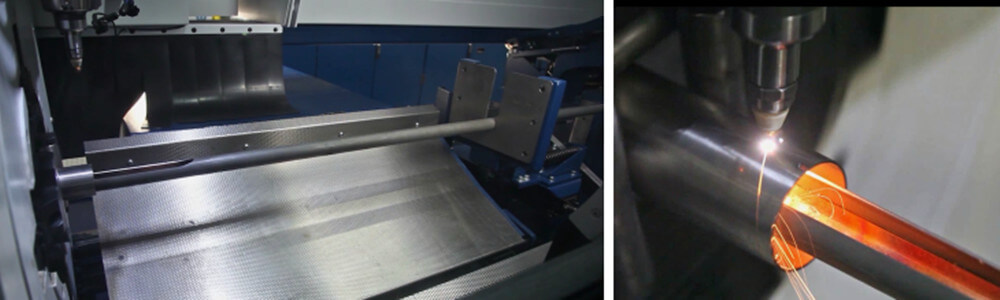

વૈકલ્પિક - ત્રીજી અક્ષ સફાઈ આંતરિક દિવાલ ઉપકરણ

લેસર ટ્યુબ કટર કિંમત

લેસર કટીંગ પ્રક્રિયાને લીધે, સ્લેગ અનિવાર્યપણે વિરુદ્ધ પાઇપની આંતરિક દિવાલને વળગી રહેશે.ખાસ કરીને, નાના વ્યાસવાળા કેટલાક પાઈપોમાં વધુ સ્લેગ હશે.કેટલીક ઉચ્ચ એપ્લિકેશન માંગણીઓ માટે, ત્રીજી શાફ્ટ પીક-અપ ઉપકરણને આંતરિક દિવાલ પર સ્લેગને વળગી રહેવાથી રોકવા માટે ઉમેરી શકાય છે.

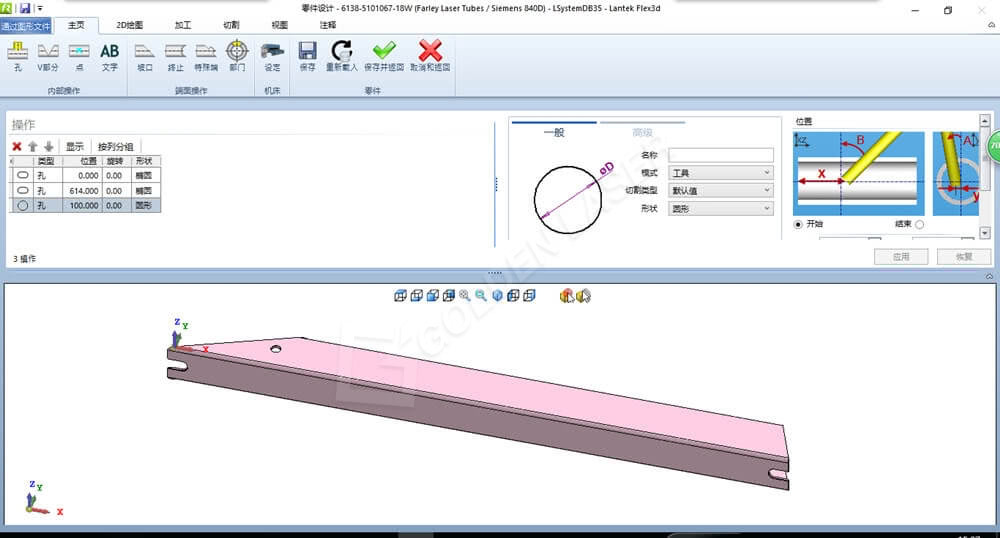

સ્પેનિશ લેન્ટેક સૉફ્ટવેર - ટ્યુબ ભાગો ડિઝાઇન મોડ્યુલ પર ધ્યાન કેન્દ્રિત કરો

ટ્યુબ લેન્ટેક સોફ્ટવેર

12m લંબાઈ ટ્યુબ લેસર કટર ગ્રાહક સાઇટ

P30120 લેસર ટ્યુબ કટીંગ વિડિઓ

  • અગાઉના:
  • આગળ:

    • સ્ટેનલેસ સ્ટીલ રાઉન્ડ પાઇપ ફાઇબર લેસર ટ્યુબ કટીંગ મશીન P30120

    12 મીટર પાઇપ લેસર કટીંગ મશીન

    ગોલ્ડન લેસર ટ્યુબ/પાઈપ લેસર કટીંગ મશીન P30120 યુએસએમાંથી સૌથી વધુ અત્યાધુનિક ફાઈબર લેસર રેઝોનેટર એન-લાઈટ/આઈપીજી અપનાવે છે અને સેલ્ફ-ડિઝાઈન ગેન્ટ્રી CNC મશીન અને હાઈ સ્ટ્રેન્થ વેલ્ડીંગ બોડીને જોડીને આયાત કરેલ ફાઈબર લેસર કટીંગ હેડ રેટૂલ્સને અપનાવે છે.મોટા CNC મિલિંગ મશીન દ્વારા ઉચ્ચ તાપમાનની એનિલિંગ અને ચોકસાઇ મશીનિંગ પછી, તે આયાત કરેલા ઉચ્ચ ચોકસાઇવાળા સ્પેરપાર્ટ્સ, જેમ કે લીનિયર ગાઇડ ડ્રાઇવ, હાઇ-સ્પીડ સર્વો મોટર સાથે સારી કઠોરતા અને સ્થિરતા ધરાવે છે.એલ્યુમિનિયમ બીમ, અદ્યતન હીટ ટ્રીટમેન્ટ પ્રક્રિયા, ઉચ્ચ તાકાત, હલકો વજન, સારી કઠોરતા.

    1500w ફાઇબર લેસર ટ્યુબ કટીંગ મશીન (મેટલ કટીંગ જાડાઈ ક્ષમતા)

    સામગ્રી

    કટીંગ મર્યાદા

    ક્લીન કટ

    કાર્બન સ્ટીલ

    14 મીમી

    12 મીમી

    કાટરોધક સ્ટીલ

    6 મીમી

    5 મીમી

    એલ્યુમિનિયમ

    5 મીમી

    4 મીમી

    પિત્તળ

    5 મીમી

    4 મીમી

    કોપર

    4 મીમી

    3 મીમી

    ગેલ્વેનાઈઝ્ડ સ્ટીલ

    5 મીમી

    4 મીમી

    મશીન સુવિધાઓ

    લેસર ટ્યુબ કટીંગ

    ઈન્ટીગ્રેટેડ મેઈન બોડી આખા મશીનને સારી એકાગ્રતા, વર્ટિકલીટી અને ચોકસાઈ સાથે બનાવે છે.

    વિઝ્યુઅલ સ્કેલ એડજસ્ટેબલ સપોર્ટ લિફ્ટિંગ ડિવાઇસ ખોરાકનો સમય બચાવે છે, એકાગ્રતા સુનિશ્ચિત કરે છે, પાઇપ સ્વિંગિંગ અટકાવે છે.

    ઇન્ટિગ્રેટેડ સર્કિટ, સ્ટ્રીમલાઇન બિછાવે સરળ જાળવણી અને ઓછી નિષ્ફળતા દર પ્રદાન કરે છે.

    ઉચ્ચ ભીનાશવાળી પથારી, સારી કઠોરતા, ઉચ્ચ ઝડપ અને પ્રવેગક.

    મશીન ઘટકો

    અદ્યતન ચક ક્લેમ્પિંગ સિસ્ટમ

    અદ્યતન ચક

    ચક સેન્ટર સ્વ-એડજસ્ટમેન્ટ, પ્રોફાઇલ સ્પષ્ટીકરણો અનુસાર ક્લેમ્પિંગ બળને આપમેળે ગોઠવે છે અને પાતળા પાઇપને કોઈ નુકસાન ન થાય તેની ખાતરી કરે છે.

    ડ્યુઅલ મોટિવ ચક જડબાને સમાયોજિત કર્યા વિના વિવિધ પાઇપ સાથે સુસંગત છે.

    સ્વચાલિત ફ્લોટિંગ સપોર્ટ

    પાઇપ કિંમત માટે લેસર કટીંગ મશીન

    ફ્લોટિંગ સપોર્ટ સર્વો મોટર દ્વારા નિયંત્રિત થાય છે અને તે પાઇપ વ્યાસ અનુસાર સપોર્ટ પોઇન્ટને ઝડપથી ગોઠવી શકે છે.

    ત્રણ અક્ષ જોડાણ

    ત્રણ ધરી જોડાણ

    કટીંગ હેડ મૂવમેન્ટ દરમિયાન.,ફીડિંગ એક્સિસ (X એક્સિસ), ચક રોટેશન એક્સિસ (વાય એક્સિસ), કટીંગ હેડ (ઝેડ એક્સિસ) થ્રી-એક્સિસ લિન્કેજ.

    વેલ્ડીંગ સીમ માન્યતા

    વેલ્ડીંગ સીમ ઓળખ

    વેલ્ડીંગ સીમને ઓળખો, કટીંગ પ્રક્રિયા દરમિયાન આપમેળે વેલ્ડીંગ સીમને એવિઓડ કરો અને છિદ્રોને પોપિંગ કરતા અટકાવો.

    આપોઆપ કરેક્શન

    આપોઆપ કરેક્શન

    બેન્ટ અને વિકૃત પાઇપ માટે, સ્વચાલિત કરેક્શન ફંક્શન સેગ્મેન્ટેડ એજ સર્ચને સમજી શકે છે, ઓટોમેટિક કરેક્શન વક્ર ટ્યુબના કેન્દ્ર બિંદુને કાપવા માટે શોધી શકે છે અને કટીંગ ચોકસાઈની ખાતરી કરી શકે છે.n.

    આપોઆપ એકત્ર ઉપકરણ

    સ્ટીલ પાઇપ માટે લેસર કટીંગ મશીન

    ફ્લોટિંગ સપોર્ટ ડિવાઇસ આપમેળે તૈયાર પાઈપોને એકત્રિત કરે છે;ફ્લોટિંગ સપોર્ટ સર્વો મોટર દ્વારા નિયંત્રિત થાય છે અને તે ઝડપથી પાઇપ વ્યાસ અનુસાર સપોર્ટ પોઇન્ટને સમાયોજિત કરી શકે છે;ફ્લોટિંગ પેનલ સપોર્ટ મોટા વ્યાસની પાઇપને ચુસ્તપણે પકડી રાખશે.

    હાર્ડવેર——બગાડ

    બગાડ

    સામગ્રીના છેલ્લા ભાગમાં કાપતી વખતે, આગળનો ચક આપમેળે ખુલે છે, અને પાછળનું ચક જડબા આગળના ચકમાંથી પસાર થાય છે જેથી કટીંગ બ્લાઇન્ડ એરિયા ઘટે. 100 મીમી કરતા ઓછા વ્યાસવાળી ટ્યુબ અને 50-80 મીમી પર બગાડ સામગ્રી; 100 મીમીથી વધુ વ્યાસ ધરાવતી નળીઓ અને 180-200 મીમી પર બગાડ સામગ્રી.

    વૈકલ્પિક - ત્રીજી અક્ષ સફાઈ આંતરિક દિવાલ ઉપકરણ

    લેસર ટ્યુબ કટર કિંમત

    લેસર કટીંગ પ્રક્રિયાને લીધે, સ્લેગ અનિવાર્યપણે વિરુદ્ધ પાઇપની આંતરિક દિવાલને વળગી રહેશે.ખાસ કરીને, નાના વ્યાસવાળા કેટલાક પાઈપોમાં વધુ સ્લેગ હશે.કેટલીક ઉચ્ચ એપ્લિકેશન માંગણીઓ માટે, ત્રીજી શાફ્ટ પીક-અપ ઉપકરણને આંતરિક દિવાલ પર સ્લેગને વળગી રહેવાથી રોકવા માટે ઉમેરી શકાય છે.

    સ્પેનિશ લેન્ટેક સૉફ્ટવેર - ટ્યુબ ભાગો ડિઝાઇન મોડ્યુલ પર ધ્યાન કેન્દ્રિત કરો

    ટ્યુબ લેન્ટેક સોફ્ટવેર

    12m લંબાઈ ટ્યુબ લેસર કટર ગ્રાહક સાઇટ

    P30120 લેસર ટ્યુબ કટીંગ વિડિઓ

  • અગાઉના:
  • આગળ:

    • સામગ્રી અને ઉદ્યોગ એપ્લિકેશન

    લાગુ ઉદ્યોગ ફાઇબર લેસર કટર P30120 પાઇપ લેસર મશીન 12m ટ્યુબ અને ટ્યુબનો વ્યાસ 20mm થી 300mm સુધી કાપી શકે છે, તે મેટલ ફર્નિચર, મેડિકલ ડિવાઇસ, ફિટનેસ ઇક્વિપમેન્ટ, સ્પોર્ટ્સ ઇક્વિપમેન્ટ, ડિસ્પ્લે શેલ્ફ, એગ્રીકલ્ચર મશીનરી, સ્ટીલ સ્ટ્રક્ચર, ફાયર કંટ્રોલ, હેવી મશીન, ઇક્વિપમેન્ટ મેન્યુફેક્ચરિંગ પર લાગુ થાય છે. અને પાઇપ પ્રોસેસિંગ ઉદ્યોગ વગેરે.

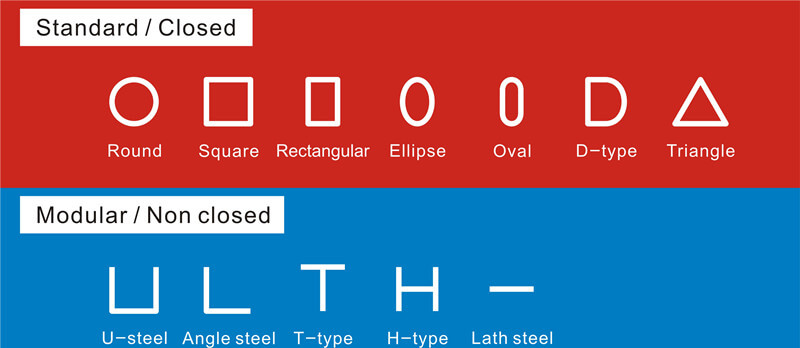

    લાગુ પડતા ટ્યુબના પ્રકારો

    ટ્યુબ કટીંગ

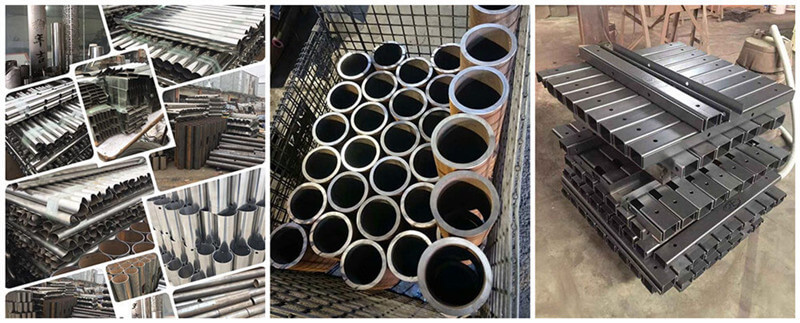

    લેસર ટ્યુબ કટીંગ નમૂનાઓ

    ટ્યુબ-ઉત્પાદનો



    મશીન ટેકનિકલ પરિમાણો

    કાર્બન સ્ટીલ ટ્યુબ ફાઇબર લેસર કટીંગ મશીન P30120 ટેકનિકલ પરિમાણો

    મોડલ નંબર P30120
    લેસર પાવર 1000w/1500w/2000w/2500w/3000w/4000w
    લેસર સ્ત્રોત IPG/nલાઇટ ફાઇબર લેસર રિઝોનેટર
    ટ્યુબ લંબાઈ 12000 મીમી
    ટ્યુબ વ્યાસ 20mm-300mm
    ટ્યુબ પ્રકાર ગોળાકાર, ચોરસ, લંબચોરસ, અંડાકાર, ઓબી-પ્રકાર, સી-પ્રકાર, ડી-પ્રકાર, ત્રિકોણ, વગેરે (ધોરણ);એંગલ સ્ટીલ, ચેનલ સ્ટીલ, એચ-આકારનું સ્ટીલ, એલ-આકારનું સ્ટીલ, વગેરે (વિકલ્પ)
    સ્થિતિની ચોકસાઈનું પુનરાવર્તન કરો ± 0.03 મીમી
    સ્થિતિ ચોકસાઈ ± 0.05 મીમી
    સ્થિતિ ગતિ મહત્તમ 90m/min
    ચક ફેરવવાની ઝડપ મહત્તમ 105r/મિનિટ
    પ્રવેગ 1.2 ગ્રામ
    ગ્રાફિક ફોર્મેટ સોલિડવર્કસ, પ્રો/ઇ, યુજી, આઇજીએસ
    બંડલ કદ 800mm*800mm*6000mm
    બંડલ વજન મહત્તમ 2500 કિગ્રા
    સ્વચાલિત બંડલ લોડર સાથે અન્ય સંબંધિત વ્યવસાયિક પાઇપ લેસર કટીંગ મશીન
    મોડલ નંબર P2060A P3080A P30120A
    પાઇપ પ્રોસેસિંગ લંબાઈ 6m 8m 12 મી
    પાઇપ પ્રોસેસિંગ વ્યાસ Φ20mm-200mm Φ20mm-300mm Φ20mm-300mm
    લાગુ પ્રકારના પાઈપો ગોળાકાર, ચોરસ, લંબચોરસ, અંડાકાર, ઓબી-પ્રકાર, સી-પ્રકાર, ડી-પ્રકાર, ત્રિકોણ, વગેરે (ધોરણ);એંગલ સ્ટીલ, ચેનલ સ્ટીલ, એચ-આકારનું સ્ટીલ, એલ-આકારનું સ્ટીલ, વગેરે (વિકલ્પ)
    લેસર સ્ત્રોત IPG/N-લાઇટ ફાઇબર લેસર રિઝોનેટર
    લેસર પાવર 700W/1000W/1200W/2000W/2500W/3000W/4000W
