Tolali lazerli robot qo'li 3D kesish trubkasi va avtomobil qismlari uchun quvur

  • Tolali lazerli robot qo'li 3D kesish trubkasi va avtomobil qismlari uchun quvur

Robotik qo'l 3D lazerli kesish mashinasi zanglamaydigan po'lat, karbonli po'lat, alyuminiy, guruch, mis va boshqa turli xil metall materiallar uchun javob beradi.

Avtomatik sanoat, mog'or ishlab chiqarish, oshxona anjomlari va apparatlarni avtomatik ravishda kesish uchun qo'llaniladi.



  • Model raqami: VR16 / VR18 / VR24
  • Minimal buyurtma miqdori: 1 toʻplam
  • Ta'minot qobiliyati: Oyiga 100 ta to'plam
  • Port: Wuhan / Shanxay yoki sizning talabingiz bo'yicha
  • To'lov shartlari: T/T, L/C

Mashina tafsilotlari

Materiallar va sanoat ilovalari

Mashinaning texnik parametrlari

Tegishli mahsulotlar

Oldinga o'rnatilgan robot lazerli kesish mashinasi

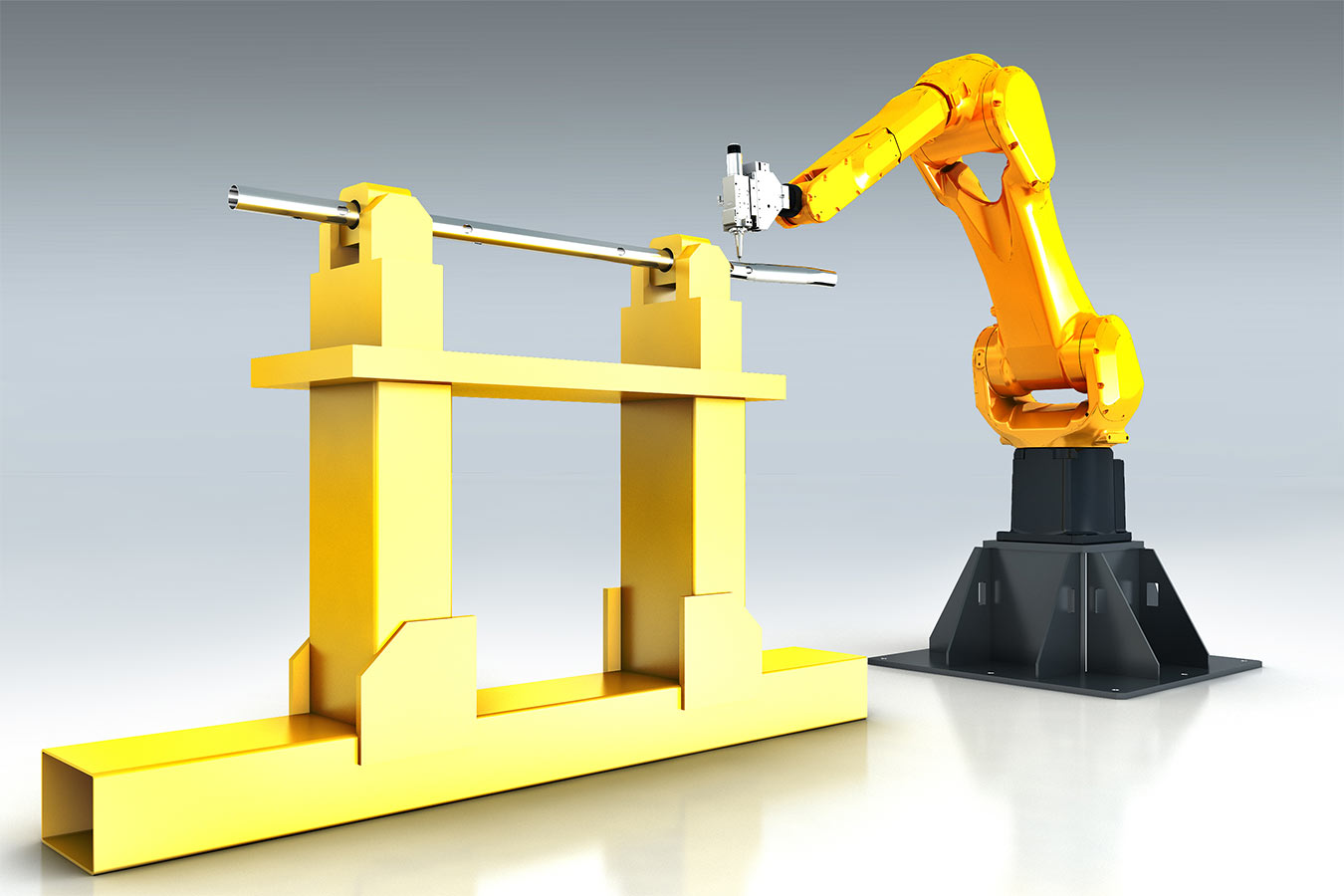

robotli lazerli kesish mashinasi bilan naychali lazerni kesish1

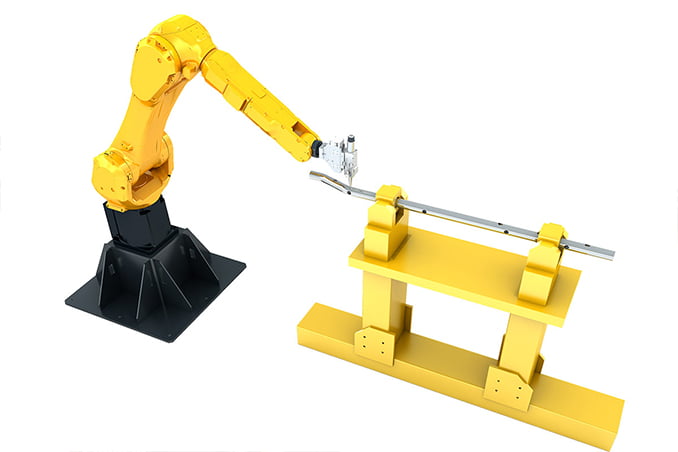

RV24 - bu maxsusrobot lazerli kesish mashinasikompaniyaning avtomobil ehtiyot qismlarini qayta ishlash sanoati uchun va ushbu uskuna ABB2400L robotidan, Raytools lazerli kesish boshi (shu jumladan, kuzatuvchi mexanizmi), joylashishni aniqlash stoli va suv sovutgichidan iborat.



Mashina afzalliklari

1. Dunyoga mashhur ABB robot qo'li va lazerni kesishning eng ilg'or darajasini ifodalovchi tolalarni kesish texnologiyasi bilan mukammal birlashtirilgan va u avtomatlashtirilgan ishlab chiqarishni maksimal darajada amalga oshirishi mumkin.



2. 6 eksa aloqasi ish maydonini kattalashtiradi va uzoq yuklash qobiliyati bilan uzoq masofaga etib boradi va u ish joyida 3D trekni kesishni amalga oshirishi mumkin.



3. Yilni tuzilishi va yupqa robot bilaklari tufayli u cheklangan maydonda ham yuqori unumdorlikni amalga oshirishi mumkin.



4. Jarayon tezligi va pozitsiyasi eng yaxshi ishlab chiqarish aniqligi va yaxshi ishlab chiqarish tezligiga erishish uchun sozlanishi mumkin.



5. Kam shovqin va uzoq muntazam parvarishlash oraliqlari, shuning uchun mashinaga xizmat ko'rsatish muddati uzoqroq.



6. Robot qo'lini qo'lda tutqich bilan boshqarish mumkin.



7. Dasturni va mashina jihozlarini o'zgartirib, robot qo'li lazerni kesish yoki lazerli payvandlash funktsiyasiga erishishi mumkin.

6 eksa tolali lazer mashinasi

Koreyada avtomobil ehtiyot qismlari sanoati uchun robot qo'l 3D lazerli kesish mashinasi

Video - Quvurlarni kesish uchun robot tolali lazerli kesish mashinasi

  • Oldingi:
  • Keyingisi:

    • Oldinga o'rnatilgan robot lazerli kesish mashinasi

    robotli lazerli kesish mashinasi bilan naychali lazerni kesish1

    RV24 - bu maxsusrobot lazerli kesish mashinasikompaniyaning avtomobil ehtiyot qismlarini qayta ishlash sanoati uchun va ushbu uskuna ABB2400L robotidan, Raytools lazerli kesish boshi (shu jumladan, kuzatuvchi mexanizmi), joylashishni aniqlash stoli va suv sovutgichidan iborat.



    Mashina afzalliklari

    1. Dunyoga mashhur ABB robot qo'li va lazerni kesishning eng ilg'or darajasini ifodalovchi tolalarni kesish texnologiyasi bilan mukammal birlashtirilgan va u avtomatlashtirilgan ishlab chiqarishni maksimal darajada amalga oshirishi mumkin.



    2. 6 eksa aloqasi ish maydonini kattalashtiradi va uzoq yuklash qobiliyati bilan uzoq masofaga etib boradi va u ish joyida 3D trekni kesishni amalga oshirishi mumkin.



    3. Yilni tuzilishi va yupqa robot bilaklari tufayli u cheklangan maydonda ham yuqori unumdorlikni amalga oshirishi mumkin.



    4. Jarayon tezligi va pozitsiyasi eng yaxshi ishlab chiqarish aniqligi va yaxshi ishlab chiqarish tezligiga erishish uchun sozlanishi mumkin.



    5. Kam shovqin va uzoq muntazam parvarishlash oraliqlari, shuning uchun mashinaga xizmat ko'rsatish muddati uzoqroq.



    6. Robot qo'lini qo'lda tutqich bilan boshqarish mumkin.



    7. Dasturni va mashina jihozlarini o'zgartirib, robot qo'li lazerni kesish yoki lazerli payvandlash funktsiyasiga erishishi mumkin.

    6 eksa tolali lazer mashinasi

    Koreyada avtomobil ehtiyot qismlari sanoati uchun robot qo'l 3D lazerli kesish mashinasi

    Video - Quvurlarni kesish uchun robot tolali lazerli kesish mashinasi

  • Oldingi:
  • Keyingisi:

    • Materiallar va sanoat ilovalari

    Ilova materiallari va sanoat

    3D tolali lazerli kesish quvurlari

    Zanglamaydigan po'lat, karbonli po'lat, alyuminiy, guruch, mis va boshqa turli xil metall materiallar uchun javob beradi.

    Avtomatik sanoat, mog'or ishlab chiqarish, oshxona anjomlari va apparatlarni avtomatik ravishda kesish uchun qo'llaniladi.

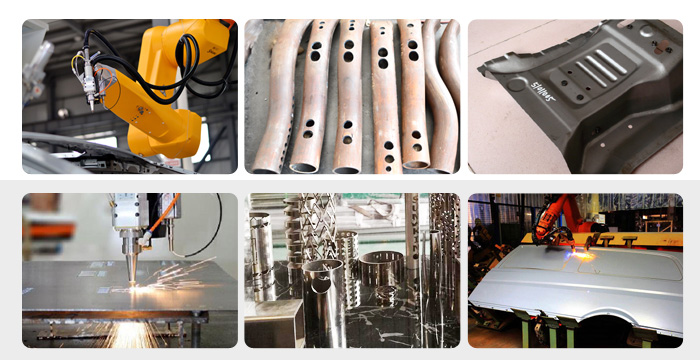

    Robotik qo'l 3D lazerli kesish namunalari namoyishi

    tolali lazerli kesish trubkasi va varaq



    Mashinaning texnik parametrlari

                                                                 ABB2400 Robotik qo'lning asosiy texnik parametrlari

    Robotning o'qlari soni 6 Oltinchi eksa yuki 20 kg
    Robotik kran 1,45 m Takroriy pozitsiya aniqligi ± 0,05 mm
    Og'irligi 380 kg Kuchlanishi 200-600V, 50/60Hz
    Quvvat iste'moli 0,58 kVt nominal quvvat 4KVA/7,8KV



          ABB 2400 Robot portali kesish mashinasining texnik parametrlari
    Uskunaning umumiy parametrlari
    Qavat maydoni (mxm) taxminan 3 * 4,2 (shu jumladan sovutgichlar va yuqori bosimli havo quritish tizimi)
    Ish stolining balandligi 350 mm Shovqin <65 Db (egzoz fanidan tashqari)
    Elektr ta'minoti talablari AC220V±5% 50HZ (Simpleks) Umumiy quvvat 4,5 kVt (shamollatishsiz)
    Ekologik talablar Harorat oralig'i: 10-35 ℃ Namlik diapazoni: 40-85%
    Dengiz sathidan 1000 metr pastda, yonuvchan, portlovchi, kuchli magnit, kuchli zilzilasiz atrof-muhitdan foydalanish
                                                           Lazer manbasining asosiy parametrlari
    Lazer turi Fiber lazer
    Lazerlar ishlaydi Doimiy / modulyatsiya Lazer kuchi 700 Vt (1000 Vt 2000 Vt 3000 Vt variant)
    Spot rejimi Ko'p rejimli Lazer to'lqin uzunligi 1070 nm
                                                                                    Yordamchi tizim
    Sovutish tizimi Tozalash tizimi chillerli ikki haroratli ikki nasosli nasos (noyob konfiguratsiya)
    Lazer manbali sovutish tizimi 350 Vt gorizontal konditsioner (noyob konfiguratsiya)
    Yordamchi gaz tizimi Uch gaz manbali ikki bosimli gaz (noyob konfiguratsiya)
    Lazerli kesish boshi Kapasitiv kuzatuv diqqat markazida
