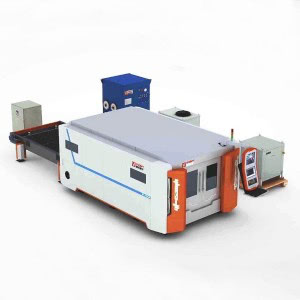

4000w 6000w 8000w Fibra Lasero-Tranĉa Maŝino

Granda areo lasera tranĉmaŝino, kun tranĉa areo 2500mm * 6000mm kaj 2500mm * 8000mm por elekto.

6000w lasera tranĉilo povas tranĉi maksimuman 25mm karbonŝtalan folion, 20mm neoksidebla ŝtalo, 16mm aluminio, 14mm latuno, 10mm kupro kaj 14mm galvanizita ŝtalo.

Lasera potenco: 4000w 6000w (8000w / 10000w laŭvola)

CNC-regilo: Beckhoff-regilo

Tranĉa areo: 2.5m X 6m, 2.5m X 8m

Modelnumero: GF-2560JH / GF-2580JH

Sendu Demandon

Maŝinaj Detaloj

Apliko pri Materialo kaj Industrio

Maŝinaj Teknikaj Parametroj

Rilataj produktoj

Enfermita kaj Interŝanĝa Tablo Fibra Laser Tranĉa Maŝino

Trajtoj:GF-JH-serio 6000W, 8000Wlasera tranĉiloestas ekipita perIPG / nLIGHT laserogeneratoro same kiel aliaj efikaj vetursistemoj, kiel alta precizeca ilarrako, alta precizeca lineara gvidrelo, ktp., kaj kunvenita per la progresinta BECKHOFF CNC-regilo, Ĝi estas altteknologia produkto integranta laseran kortegon, precizecan maŝinaron, CNC-teknologion. , ktp Ĉefe uzata por tranĉi kaj gravuri karbonŝtalaj folioj, neoksidebla ŝtalo folioj, aluminiaj alojoj, kunmetitaj materialoj, ktp, kun la trajtoj de alta rapido, alta precizeco, alta efikeco, alta prezo-efikeco rilatumo, kaj precipe por la pli granda grandeco metalaj folioj tranĉanta, kun la tranĉa areo 2500mm * 6000mm kaj 2500mm * 8000mm, 6000w lasera tranĉilo povas tranĉi maksimume 25mm karbona ŝtalo folio, kaj 12mm neoksidebla ŝtalo.

Detaloj pri Maŝinaj Kernaj Partoj

Aŭtomata Naveda Tablo

Integraj navedtabloj maksimumigas la produktivecon kaj minimumigas la tempojn de transdono de materialoj.La transporta tabloŝanĝa sistemo ebligas konvenan ŝarĝon de novaj folioj post malŝarĝo de finitaj partoj dum la maŝino tranĉas alian folion ene de laborareo.

La navedaj tabloj estas plene elektraj kaj senfunkciaj , La tabloŝanĝoj okazas rapide, glate kaj energiefike.

Rack and Pinion Motion System

Ora Lasero uzu unu el la altnivelaj rakoj de Atlanta, la HPR (Alta Preciza Rako) estas klaso 7-kvalita klaso kaj unu el la plej altaj disponeblaj en la hodiaŭa merkato.Uzante klasan 7-rakon ĝi certigas precizan poziciigon kaj ebligas pli altajn akceladon kaj poziciigadon.

Liner Guide Movada Sistemo

Nova enirzona geometrio por altprecizaj pilkaj kurblokoj.

Altprecizecaj pilkaj kurblokoj havas novigan enirzonon.La finoj de la ŝtalsegmentoj ne estas subtenataj de la pilka kurilblokkorpo kaj povas tial deviigi elaste.Ĉi tiu enirzono adaptiĝas individue al la fakta funkciiga ŝarĝo de la pilka kurbloko.

La pilkoj eniras la ŝarĝan zonon tre glate, do sen ia ŝarĝa pulsado.

Germanio Precitec Laser-tranĉa Kapo

Altkvalita fibra lasera tranĉa kapo, kiu povas tranĉi malsamajn metalajn materialojn en diversaj dikeco.

Dum laserradia tranĉado, devioj en la distanco (Zn) inter ajuto (ajulektrodo) kaj materiala surfaco, kiuj estas kaŭzitaj de ekz. laborpeco aŭ poziciotoleremoj, povas negative influi la tranĉan rezulton.

La sensilsistemo Lasermatic® ebligas precizan distanckontrolon ĉe alta tranĉa rapido.La distanco al la laborpeca surfaco estas detektita per kapacivaj distancsensiloj en la laserkapo.La sensilsignalo estas elsendita al kaj analizita per la aparato.

Germanio precitec fibro lasera kapo procutter

IPG Fibra Laser Generatoro

700W ĝis 8KW Eligo Optika Potenco.

Pli ol 25% Mur-Konekto-Efikeco.

Mantenado Senpaga Operacio.

Laŭtaksa Dioda Vivdaŭro > 100,000 Hrs.

Singe Mode Fibra Livero.

4000w 6000w Fibra Lasero-Tranĉa Maŝino

4000w Fibra Lasera Tranĉa Maŝino (kapablo de tranĉa dikeco)

Materialo	Tranĉa Limo	Pura Tranĉo
Karbonŝtalo	25mm	20mm
Senrusta ŝtalo	12mm	10mm
Aluminio	12mm	10mm
Latuno	12mm	10mm
Kupro	6mm	5 mm
Galvanizita ŝtalo	10mm	8mm

6000w Fibra Lasera Tranĉa Maŝino (kapablo de tranĉa dikeco)

Materialo	Tranĉa Limo	Pura Tranĉo
Karbonŝtalo	25mm	22mm
Senrusta ŝtalo	20mm	16mm
Aluminio	16mm	12mm
Latuno	14mm	12mm
Kupro	10mm	8mm
Galvanizita ŝtalo	14mm	12mm

6000W Fibro Laser Tranĉanta Dika Metala Folio

6000w GF-2560JH Fibra Lasera Tranĉa Maŝino En Koreio Klienta Retejo

6000w GF-2580JH Fibra Lasera Tranĉa Maŝino En Koreia Fabriko

Antaŭa: 3000W Neoksidebla Karbona Ŝtalo Folio Fibro Laser Tranĉa Maŝino

Sekva: Alta Potenca Tuta Kovra Fibra Lasera Tranĉa Maŝino Kun BECKHOOF-Regilo

Enfermita kaj Interŝanĝa Tablo Fibra Laser Tranĉa Maŝino

Detaloj pri Maŝinaj Kernaj Partoj

Aŭtomata Naveda Tablo

La navedaj tabloj estas plene elektraj kaj senfunkciaj , La tabloŝanĝoj okazas rapide, glate kaj energiefike.

Rack and Pinion Motion System

Liner Guide Movada Sistemo

Nova enirzona geometrio por altprecizaj pilkaj kurblokoj.

La pilkoj eniras la ŝarĝan zonon tre glate, do sen ia ŝarĝa pulsado.

Germanio Precitec Laser-tranĉa Kapo

Altkvalita fibra lasera tranĉa kapo, kiu povas tranĉi malsamajn metalajn materialojn en diversaj dikeco.

IPG Fibra Laser Generatoro

700W ĝis 8KW Eligo Optika Potenco.

Pli ol 25% Mur-Konekto-Efikeco.

Mantenado Senpaga Operacio.

Laŭtaksa Dioda Vivdaŭro > 100,000 Hrs.

Singe Mode Fibra Livero.

4000w 6000w Fibra Lasero-Tranĉa Maŝino

4000w Fibra Lasera Tranĉa Maŝino (kapablo de tranĉa dikeco)

Materialo	Tranĉa Limo	Pura Tranĉo
Karbonŝtalo	25mm	20mm
Senrusta ŝtalo	12mm	10mm
Aluminio	12mm	10mm
Latuno	12mm	10mm
Kupro	6mm	5 mm
Galvanizita ŝtalo	10mm	8mm

6000w Fibra Lasera Tranĉa Maŝino (kapablo de tranĉa dikeco)

Materialo	Tranĉa Limo	Pura Tranĉo
Karbonŝtalo	25mm	22mm
Senrusta ŝtalo	20mm	16mm
Aluminio	16mm	12mm
Latuno	14mm	12mm
Kupro	10mm	8mm
Galvanizita ŝtalo	14mm	12mm

6000W Fibro Laser Tranĉanta Dika Metala Folio

6000w GF-2560JH Fibra Lasera Tranĉa Maŝino En Koreio Klienta Retejo

6000w GF-2580JH Fibra Lasera Tranĉa Maŝino En Koreia Fabriko

Antaŭa: 3000W Neoksidebla Karbona Ŝtalo Folio Fibro Laser Tranĉa Maŝino

Sekva: Alta Potenca Tuta Kovra Fibra Lasera Tranĉa Maŝino Kun BECKHOOF-Regilo

Apliko pri Materialo kaj Industrio

Aplikeblaj Materialoj

Neoksidebla ŝtalo, karbonŝtalo, aluminio, latuno, kupro, galvanizita ŝtalo, aloja ŝtalo ktp.

Aplika Kampo

Fervoja transportado, aŭtomobilo, inĝenieristikmaŝinaro, agrikultura kaj arbara maŝinaro, elektra fabrikado, lifta fabrikado, hejmaj elektraj aparatoj, grenmaŝinaro, teksaĵa maŝinaro, ila prilaborado, naftomaŝinaro, manĝaĵa maŝinaro, kuirejaj iloj, ornamado-reklamo, laseraj pretigaj servoj kaj aliaj maŝinoj. manufakturaj industrioj ktp.

Maŝinaj Teknikaj Parametroj

4000w 6000w (8000w, 10000w laŭvola) Fibra Lasero-Tanĉa Maŝino

Teknikaj Parametroj

Modelo de ekipaĵo	GF2560JH	GF2580JH	Rimarkoj
Formato de procesado	2500mm * 6000mm	2500mm * 8000mm
XY-akso maksimuma mova rapideco	120 m/min	120 m/min
XY-akso maksimuma akcelo	1.5G	1.5G
poziciiga precizeco	± 0,05 mm/m	± 0,05 mm/m
Ripeteblo	± 0,03 mm	± 0,03 mm
Vojaĝo de X-akso	2550mm	2550mm
Vojaĝo de Y-akso	6050mm	8050mm
Z-akso vojaĝo	300mm	300mm
Lubrikado de oleo-cirkvito	√	√
Ventilo por eltiro de polvo	√	√
Fumo-puriga traktado-sistemo			Laŭvola
Vida observa fenestro	√	√
Tranĉa programaro	ĈIPKUTO/BECKHOFF	ĈIPKUTO/BECKHOFF	Laŭvola
Lasera potenco	4000w 6000w 8000w	4000w 6000w 8000w	Laŭvola
Lasera marko	Nlight/IPG/Raycus	Nlight/IPG/Raycus	Laŭvola
Tranĉa kapo	Mana fokuso / Aŭtomata fokuso	Mana fokuso / Aŭtomata fokuso	Laŭvola
malvarmiga metodo	Akva malvarmigo	Akva malvarmigo
Interŝanĝo pri labortablo	Paralela interŝanĝo/Grimpanta interŝanĝo	Paralela interŝanĝo/Grimpanta interŝanĝo	Determinita surbaze de lasera potenco
Interŝanĝa tempo de laborbenko	45s	60-aj jaroj
Laborbenko maksimuma ŝarĝa pezo	2600 kg	3500 kg
Maŝina pezo	17T	19T
Maŝino grandeco	16700mm * 4300mm * 2200mm	21000mm * 4300mm * 2200mm
Maŝina potenco	21,5 kW	24KW	Ne inkluzivas laseron, chiller-potencon
Postuloj de nutrado	AC380V 50/60Hz	AC380V 50/60Hz
