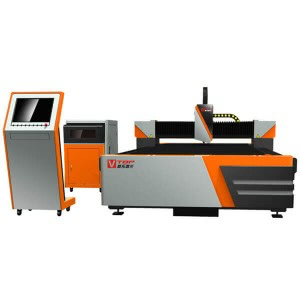

1000 वाट ओपन प्रकार फाइबर लेजर धातु काटने की मशीन

संक्षिप्त वर्णन:

गोल्डन लेजर flated फाइबर लेजर मशीन GF-1530 कटिंग क्षेत्र 1500 मिमी के साथ * 3000 मिमी, 1000 वाट 12mm कार्बन इस्पात की अधिकतम धातु चादर कटौती कर सकते हैं, स्टेनलेस स्टील, 4 मिमी एल्यूमीनियम 5 मिमी, 3 मिमी जस्ती इस्पात, 4 मिमी पीतल, तांबा 3 मिमी।

...................................................................................................................................................... ....................................... ..

मॉडल संख्या : GF-1530 (GF-1540 / विकल्प के लिए GF-1560)

लेजर स्रोत : IPG / Nlight फाइबर लेजर जनरेटर

लेजर शक्ति : 1000 वाट (700w-3000w वैकल्पिक)

सीएनसी नियंत्रक : Cypcut नियंत्रक

लेजर सिर : Raytools लेजर काटने सिर

काटना क्षेत्र : 1.5m एक्स 3 मीटर (1.5m एक्स 4.0m, 1.5m एक्स 6.0M वैकल्पिक)

मैक्स काटने मोटाई : 12mm कार्बन इस्पात, 5 मिमी स्टेनलेस स्टील, 4 मिमी एल्यूमीनियम, 3 मिमी जस्ती इस्पात, 4 मिमी पीतल, तांबा 3 मिमी।


मशीन विवरण

सामग्री एवं उद्योग आवेदन

मशीन तकनीकी पैरामीटर

उत्पाद टैग

1000 वाट ओपन प्रकार फाइबर लेजर धातु काटने की मशीन GF-1530

1000 वाट फाइबर लेजर काटना क्षमता (धातु काटने मोटाई)

सामग्री

काटना सीमा

स्वच्छ कट

कार्बन स्टील

12mm

10 मिमी

स्टेनलेस स्टील

5 मिमी

4 मिमी

अल्युमीनियम

4 मिमी

3 मिमी

पीतल

4 मिमी

3 मिमी

तांबा

3 मिमी

2mm

जस्ती इस्पात

3 मिमी

2mm

स्पीड चार्ट

सामग्री

मोटाई

(मिमी)

अधिकतम काटने गति

(मिमी / s)

गैस

नरम इस्पात

1

210

O2

2

110

3

60

4

40

5

30

6

25

8

17

10

14

12

13

स्टेनलेस स्टील

1

300

वायु

2

95

3

36

4

18

5

10

AL

1

240

वायु

2

65

3

13

4

8

फाइबर लेजर धातु शिल्प के लिए काटना मशीन

फाइबर लेजर काटने
स्टील लेजर कटर

मशीन विशेषताएं

ओपन डिजाइन आसान लदान और उतराई प्रदान करता है

एकल काम कर तालिका स्थान की बचत होती

दराज शैली ट्रे आसान इकट्ठा करने और स्क्रैप और छोटे भागों के लिए सफाई बनाता है

गैन्ट्री डबल ड्राइविंग संरचना, उच्च उदासीनता बिस्तर, अच्छा कठोरता, अच्छा गति और त्वरण

दुनिया की फाइबर लेजर स्रोत और प्रसिद्ध इलेक्ट्रॉनिक उपकरणों मशीन बेहतर स्थिरता सुनिश्चित करने के

फाइबर लेजर शीट काटने

फाइबर लेजर काटना मशीन GF-1530 में रूस ग्राहक साइट

धातु लेजर कटर कीमत
5 मिमी स्टेनलेस स्टील लेजर काटने
6 मिमी कार्बन इस्पात लेजर कटर
फाइबर लेजर शीट कटर

GF-1530 Flated फाइबर लेजर कटर में पुर्तगाल ग्राहक साइट

घड़ी वीडियो - 1000 वाट GF-1530


  • पिछला:
  • अगला:

  • लागू उद्योग

    लेजर काटने की मशीन व्यापक रूप से 10 साल पहले इंजीनियरिंग मशीनरी उद्योग में इस्तेमाल किया जाने लगा। यह मुख्य रूप से काटने और ठोस, क्रेन, सड़क मशीनों, लोडर, पोर्ट मशीनरी, उत्खनन, आग से लड़ने मशीनों के काटने, और पर्यावरण स्वच्छता मशीनरी के लिए प्रयोग किया जाता है।

    लागू सामग्री

    स्टेनलेस स्टील, कार्बन स्टील, हल्के स्टील, मिश्र धातु इस्पात, जस्ती इस्पात, सिलिकॉन इस्पात, वसंत स्टील, टाइटेनियम शीट, जस्ती चादर, लोहे की चादर, आईनॉक्स शीट, एल्यूमीनियम, तांबा, पीतल और अन्य धातु चादर, धातु की थाली आदि काटना

    लेज़र कटाई मशीन के लिए धातु दरवाजा फूल काटना

    फाइबर मशीन

    फाइबर लेजर काटने एल्यूमीनियम



    खुले प्रकार फाइबर लेजर काटने की मशीन तकनीकी पैरामीटर

    उपकरण मॉडल GF1530 GF1540 GF1560 GF2040 GF2060 टिप्पणियों
    प्रसंस्करण प्रारूप 1.5mX3m 1.5mX4m 1.5mX6m 2.0mX4.0m 2.5mX6m
    XY अधिकतम चलती गति अक्ष 100 मीटर / मिनट 100 मीटर / मिनट 100 मीटर / मिनट 100 मीटर / मिनट 100 मीटर / मिनट
    XY अधिकतम त्वरण अक्ष 1.2G 1.2G 1.2G 1.2G 1.2G
    स्थिति सटीकता ± 0.05 मिमी / मी ± 0.05 मिमी / मी ± 0.05 मिमी / मी ± 0.05 मिमी / मी ± 0.05 मिमी / मी
    repeatability ± 0.03 mm ± 0.03 mm ± 0.03 mm ± 0.03 mm ± 0.03 mm
    X- अक्ष यात्रा 1550mm 1550mm 1550mm 2050mm 2050mm
    Y- अक्ष यात्रा 3050mm 4050mm 6050mm 4050mm 6050mm
    Z- अक्ष यात्रा 200 मिमी 200 मिमी 200 मिमी 200 मिमी 200 मिमी
    तेल सर्किट स्नेहन
    धूल निष्कर्षण प्रशंसक
    धुआँ शुद्धि उपचार प्रणाली           ऐच्छिक
    काटना सॉफ्टवेयर CYPCUT CYPCUT CYPCUT CYPCUT CYPCUT
    लेजर शक्ति 1000 वाट (700w-3000w वैकल्पिक)
    1000 वाट (700w-3000w वैकल्पिक) 1000 वाट (700w-3000w वैकल्पिक) 1000 वाट (700w-3000w वैकल्पिक) 1000 वाट (700w-3000w वैकल्पिक) ऐच्छिक
    लेजर ब्रांड Nlight / IPG / Raycus Nlight / IPG / Raycus Nlight / IPG / Raycus Nlight / IPG / Raycus Nlight / IPG / Raycus ऐच्छिक
    काटना सिर मैनुअल फोकस / ऑटो फोकस मैनुअल फोकस / ऑटो फोकस मैनुअल फोकस / ऑटो फोकस मैनुअल फोकस / ऑटो फोकस मैनुअल फोकस / ऑटो फोकस ऐच्छिक
    ठंडा विधि पानी ठंढा करना पानी ठंढा करना पानी ठंढा करना पानी ठंढा करना पानी ठंढा करना
    कार्यक्षेत्र अधिकतम भार वहन 580kg 700kg 1300kg 1100kg 1600 किलोग्राम
    मशीन वजन 5T 6.5T 8T 7T 8.5T
    मशीन आकार 4.6M * 3.1m * 1.9M 5.6M * 3.1m * 1.9M 7.6m * 3.1m * 1.9M 5.6M * 3.6 * 1.9M 7.6m * 3.6 * 1.9M
    मशीन बिजली 4.8KW 4.8KW 6.6KW 6.6KW 6.6KW लेजर, चिलर बिजली शामिल नहीं है
    विद्युत आपूर्ति की आवश्यकताओं AC380V 50 / 60Hz AC380V 50 / 60Hz AC380V 50 / 60Hz AC380V 50 / 60Hz AC380V 50 / 60Hz



    मुख्य भाग

    अनुच्छेद नाम ब्रांड
    फाइबर लेजर स्रोत IPG (अमेरिका)
    सीएनसी नियंत्रक और सॉफ्टवेयर CYPCUT लेजर काटने नियंत्रण प्रणाली BMC1604 (चीन)
    इमदादी मोटर और ड्राइवर YASKAWA (जापान)
    गियर रैक अटलांटा (जर्मनी)
    लाइनर गाइड REXROTH (जर्मनी)
    लेजर सिर RAYTOOLS (स्विट्जरलैंड)
    गैस आनुपातिक वाल्व एसएमसी (जापान)
    कमी गियर बॉक्स शीर्ष (ताइवान)
    चिलर Tong Fei (चीन)
