3000w CNC Vesel Laser Ronde Vierkantige Reghoekige Buis / Pyp Lasersnyer

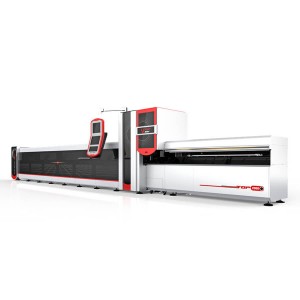

P3080 is een van 'n volledig ingeslote CNC-laserbuis-snymasjien wat deur Golden Laser vervaardig word

wat die buis met 'n lengte van 8 m en 'n buisdiameter van 20 mm-300 mm kan verwerk. outomatiese bondellaaier is 'n opsionele keuse.

………………………………………………………………………………………………………………………………………………….

Modelnommer:P3080 (P3080A, outomatiese bondellaaier as opsie)

Laserbron:IPG / nLight vesel laser kragopwekker

Laserbronkrag:3000w (1000w 1500w 2000w 2500w 4000w opsioneel)

CNC-beheerder:Cyprus / Duitsland PA HI8000

Nes sagteware:Spanje Lantek

Laserkop:Raytools of Precitec laser snykop

Buislengte: 8m

Buisdiameter:20mm-300mm

Toepaslike materiale:Vlekvrye staal, koolstofstaal, aluminium, koper, koper, gegalvaniseerde staal ens.

Toepaslike bedryf:swaar masjinerie, staalstruktuur, buis- en pypverwerkingsbedryf ens.

Modelnommer: P3080

Versoek 'n kwotasie

Masjienbesonderhede

Materiaal- en bedryfstoepassing

Masjien Tegniese Parameters

Verwante produkte

CNC Vesel Laser Ronde Vierkantige Reghoekige Buis / Pyp Laser Snymasjien P3080

Goue Laserbuis /pyp laser snymasjien P3080gebruik die mees gesofistikeerde vesellaserresonator N-lig / IPG, en ingevoerde vesellaser-snykop Raytools, wat selfontwerp, 'n gantry-CNC-masjien en 'n hoësterkte-sweisliggaam kombineer. En die verwerkingsbuislengte is 8m (6m opsioneel), buisdiameter Φ20mm-300mm. CNC PA-beheerder met CAM Lantek-nessagteware realiseer industrie 4.0.

Masjienkenmerke

Die geïntegreerde hoofliggaam maak die hele buislasersnymasjien met goeie konsentrisiteit, vertikaliteit en presisie.

Dubbele motiefklemme is versoenbaar met 'n verskeidenheid pype sonder om kake te verstel.

Outomatiese grens, vind outomaties die middelpunt, outomatiese kompensasiefunksie maak dit maklik om verskillende vormbuise te verwerk.

Verstelbare perforasiefrekwensie.

Hoë dempingsbed, goeie styfheid, verseker hoë snyspoed en hoë versnelling.

Outomatiese bondellaaier vir opsie wat arbeid en laaityd bespaar, massaproduksie-puriteit bereikposeer.

Die wêreld se toonaangewende vesellaserresonator en elektroniese komponente om masjien se uitstekende stabiliteit te verseker.

Professionele CNC pyplaser snybeheerstelsel Duitsland PA en nesprogrammatuur (CAM) Spanje Lantek.

Geïntegreerde stroombane, vaartbelynde lê bied maklike onderhoud en lae mislukkingskoers.

Visueel skaal verstelbare hefsteuntoestel bespaar voedingstyd, verseker konsentriteit, voorkom dat pype swaai tydens sny.

Innoverende eenrigting-lugbeheerdigtheidsklou help om die silinder se lewensduur te verleng.

Geoptimaliseerde klouhoudruk verseker 'n buis van 1 mm dikte sonder vervorming.

3000w Vesel Laser Buis Snymasjien (metaal sny dikte vermoë)

Materiaal	Snylimiet	Skoon Sny
Koolstofstaal	22mm	20mm
Vlekvrye staal	12mm	10mm
Aluminium	10mm	8mm
koper	8mm	8mm
Koper	6mm	5mm
Gegalvaniseerde staal	8mm	6mm

Kliëntwebwerf vir laserbuis-snymasjien

Kyk na die video

Buislaser-snymasjien in metaalmeubelfabriek

Materiaal- en bedryfstoepassing

Toepaslike Nywerheid

Metaalmeubels, mediese toestelle, fiksheidstoerusting, sporttoerusting, olie-eksplorasie, vertoonrak, plaasmasjinerie, brug, bootvaart, struktuuronderdele, ens.

Toepaslike tipes buise

Spesiaal vir ronde, vierkantige, reghoekige, ovaal, middellyf ronde buise en ander metaalpype

Kliëntwebwerf – Demonstrasie van vesellaser-snygroepe metaalpype

veselbuis lasersnyer

Masjien Tegniese Parameters

3000w CNC Vesel Laser Ronde Vierkantige Reghoekige Buis / Pyp Lasersnyer
Modelnommer	P3080
Buis/Pyptipe	rond, vierkantig, reghoekig, ovaal, OB-tipe, D-tipe, driehoek, ens.;
Buis/Pyptipe	hoekstaal, kanaalstaal, H-vormige staal, L-vormige staal, staalband, ens. (vir opsie)
Buis-/Pyplengte	Maks 8m
Buis-/Pypgrootte	Φ20mm-300mm
Buis/Pyp laai gewig	Maks 400 kg
Buis/Pyp laai gewig	Maks 500 kg (vir opsie)
Herhaal posisie akkuraatheid	+0.03mm
Posisie-akkuraatheid	+0.05mm
Vesellaserbron	3000w (1000w 1500w 2000w 2500w 4000w opsioneel)
Posisiespoed	Maks 90m/min
Chuck rotasiespoed	Maks 105r/min
Versnelling	1.2g
Sny Versnelling	1g
Grafiese formaat	Solidworks, Pro/e, UG, IGS
Elektriese kragtoevoer	AC380V 60Hz 3PH
Totale kragverbruik	26 kW

Hoë-end konfigurasie

Artikelnaam	Handelsmerk
Vesellaserbron	IPG
CNC-beheerder	HIGERMAN KRAG AUTOMATISASIE
Sagteware	LANTEK FLEX3D
Servomotor en drywer	YASKAWA
Ratrak	ATLANTA
Voeringgids	REXROTH
Laserkop	RAYTOOLS
Gas proporsionele klep	SMC
Hoof elektriese komponente	SCHNEIDER
Verminderingsratkas	APEX
Koeler	TONG FEI
Roteer chuck-stelsel	GOUD LASER
Outomatiese bondellaaistelsel	GOUD LASER
Outomatiese aflaaistelsel	GOUD LASER
Stabilisator en transformator	JUN WEN
